برق هیدرولیک چیست؟ چگونه کار می کند و برنامه های کاربردی کلیدی

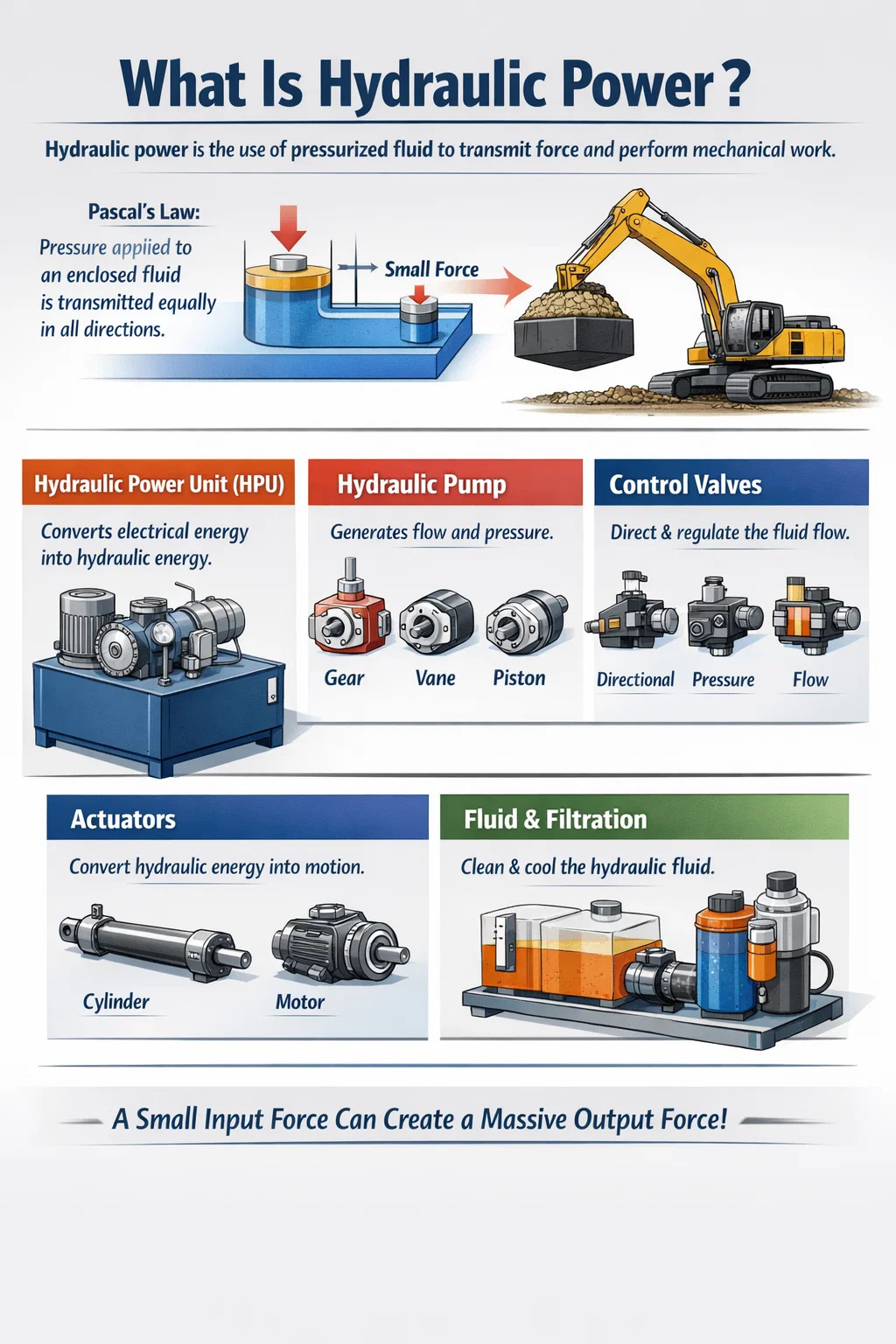

نیروی هیدرولیک چیست - پاسخ مستقیم

نیروی هیدرولیک استفاده از سیال تحت فشار - تقریباً همیشه مبتنی بر روغن - برای انتقال نیرو و انجام کارهای مکانیکی است. اصل اساسی قانون پاسکال است: فشار اعمال شده به یک سیال محصور به طور یکسان در همه جهات منتقل می شود. این بدان معنی است که یک نیروی ورودی نسبتاً کوچک، که بر روی یک ناحیه کوچک پیستون تأثیر می گذارد، می تواند به یک نیروی خروجی عظیم در یک ناحیه پیستون بزرگتر تقویت شود. از نظر عملی، به همین دلیل است که یک سیلندر هیدرولیک فشرده می تواند یک سطل بیل مکانیکی 30 تنی را بلند کند، یک پرس را با هزاران کیلونیوتون ببندد، یا چرخ دنده فرمان کشتی را با دقت دقیق و قابل تکرار به حرکت درآورد.

منبع انرژی در یک سیستم هیدرولیک است واحد قدرت هیدرولیک (HPU) - گاهی اوقات بسته برق هیدرولیک یا نیروگاه نامیده می شود. انرژی الکتریکی (یا دیزلی) را با به حرکت درآوردن پمپی که سیال را تحت فشار قرار می دهد، به انرژی هیدرولیک تبدیل می کند، سپس آن فشار را از طریق شیلنگ ها، سوپاپ ها و سیلندرها به هر جایی که نیاز به انجام کار است، توزیع می کند. بدون یک HPU با اندازه مناسب، حتی پیچیده ترین اجزای پایین دستی نیز نمی توانند به طور قابل اعتماد عمل کنند.

توان هیدرولیک بر حسب کیلووات (کیلووات) یا اسب بخار (HP) و فشار سیستم بر حسب بار یا PSI اندازه گیری می شود. سیستم های هیدرولیک صنعتی معمولاً بین 150 بار (2175 PSI) و 350 بار (5076 PSI) اگرچه سیستم های فوق فشار بالا در کاربردهای هوافضا یا زیر دریا می تواند از 700 بار فراتر رود. سرعت جریان – که بر حسب لیتر در دقیقه (L/min) یا گالن در دقیقه (GPM) اندازه‌گیری می‌شود – سرعت محرک را تعیین می‌کند، در حالی که فشار، نیروی خروجی را تعیین می‌کند.

اجزای اصلی یک سیستم هیدرولیک

یک مدار هیدرولیک کامل از چندین جزء وابسته به هم تشکیل شده است. هر کدام نقش خاصی را ایفا می کنند. ضعف در هر بخش عملکرد کلی سیستم را کاهش می دهد.

واحد برق هیدرولیک (HPU)

HPU قلب سیستم است. معمولاً از یک موتور الکتریکی یا موتور احتراق، یک پمپ هیدرولیک، یک مخزن (مخزن) برای ذخیره سیال، یک مبدل حرارتی یا مدار خنک‌کننده، مجموعه‌های فیلتراسیون، دریچه‌های کاهش فشار و یک انباشته‌کننده در طرح‌های مختلف تشکیل شده است. ظرفیت مخزن از چند لیتر در بسته های برق فشرده تا چندین هزار لیتر در ایستگاه های بزرگ صنعتی متغیر است. رتبه بندی موتور برای HPU های صنعتی معمولاً از 0.37 کیلو وات تا بیش از 500 کیلو وات بسته به تقاضای برنامه

پمپ هیدرولیک

پمپ انرژی مکانیکی را به جریان هیدرولیکی تبدیل می کند. سه نوع پمپ غالب در مصارف صنعتی عبارتند از: پمپ های دنده ای (مقرون به صرفه، فشار تا 250 بار)، پمپ های پره ای (جریان صاف، 70 تا 175 بار)، و پمپ های پیستونی (بالاترین فشار و راندمان، تا 420 بار یا بیشتر). پمپ‌های پیستونی با جابجایی متغیر ارزش ویژه‌ای دارند زیرا جریان خروجی را برای مطابقت با تقاضای بار تنظیم می‌کنند و مصرف انرژی را کاهش می‌دهند. 20-40٪ در مقایسه با جایگزین های جابجایی ثابت.

شیرهای کنترل

شیرهای کنترل جهت، سیال را به محرک صحیح هدایت می کنند. شیرهای کنترل فشار (تسکین، کاهش، ترتیب) از مدار محافظت می کنند و خروجی نیرو را مدیریت می کنند. شیرهای کنترل جریان سرعت محرک را کنترل می کنند. سیستم‌های مدرن به‌طور فزاینده‌ای از دریچه‌های نسبی یا سروو استفاده می‌کنند که به سیگنال‌های الکترونیکی پاسخ می‌دهند تا کنترل حلقه بسته را فعال کنند - برای ماشین‌های CNC، قالب‌گیری تزریقی و روباتیک ضروری است.

عملگرها

عملگرها انرژی هیدرولیک را دوباره به کار مکانیکی تبدیل می کنند. محرک های خطی (سیلندرها) نیروی فشار/کشش تولید می کنند، در حالی که موتورهای هیدرولیک گشتاور چرخشی تولید می کنند. قطر سوراخ سیلندر از 20 میلی متر در ماشین های فشرده تا بیش از 1000 میلی متر در تجهیزات پرس بزرگ متغیر است. یک سیلندر با سوراخ 200 میلی متری که در 300 بار کار می کند تقریباً تولید می کند 942 کیلونیوتن (حدود 96 تن متریک) نیروی گیره یا بالابر.

سیالات و فیلتراسیون

سیال هیدرولیک چهار عملکرد را به طور همزمان انجام می دهد: انتقال نیرو، روانکاری اجزای داخلی، اتلاف گرما و فاصله های آب بندی. روغن معدنی ISO VG 46 پرکاربردترین گرید برای ماشین آلات صنعتی است. آلودگی دلیل اصلی خرابی های هیدرولیک است - مطالعات صنعت برق سیال به طور مداوم این را نشان می دهد بیش از 70 درصد خرابی های سیستم هیدرولیک مرتبط با آلودگی هستند. تمیزی هدف معمولاً ISO 4406 کلاس 16/14/11 برای سیستم های سروو و 18/16/13 برای مدارهای استاندارد است.

چگونه یک واحد برق هیدرولیک کار می کند - گام به گام

درک توالی داخلی یک HPU هم در عیب یابی و هم در طراحی سیستم کمک می کند.

1. موتور الکتریکی پمپ هیدرولیک را با سرعت ثابت یا متغیر به حرکت در می آورد و به حرکت در می آورد.
2. پمپ سیال را از طریق یک صافی مکش از مخزن می کشد، آن را تحت فشار قرار می دهد و به خط فشار می رساند.
3. یک شیر کاهش فشار حداکثر فشار سیستم را تنظیم می کند. اگر تقاضای پایین دست کم باشد، جریان اضافی از طریق شیر تخلیه به مخزن باز می گردد و به گرما تبدیل می شود - به همین دلیل است که بازده انرژی اهمیت دارد.
4. سیال تحت فشار از طریق شیلنگ ها یا لوله های فولادی به منیفولد شیر کنترل جهت حرکت می کند.
5. هنگامی که یک اپراتور یا PLC به یک شیر سیگنال می دهد که جابجا شود، سیال به سمت محرک مربوطه می رود. عملگر طبق دستور گسترش می یابد، جمع می شود یا می چرخد.
6. سیال برگشتی از محرک از طریق یک فیلتر برگشتی به مخزن باز می گردد که ذرات ایجاد شده در اثر سایش اجزا را حذف می کند.
7. مبدل حرارتی یا خنک کننده انفجار هوا دمای روغن را در محدوده توصیه شده حفظ می کند - معمولا 35 تا 60 درجه سانتی گراد - برای محافظت از مهر و موم و حفظ ویسکوزیته.
8. حسگرها فشار، دما و سطح سیال را کنترل می‌کنند و داده‌ها را به کنترل پنل یا سیستم SCADA برای نظارت در زمان واقعی می‌رسانند.

یک انباشته - یک مخزن تحت فشار با مثانه شارژ شده با گاز - می تواند برای ذخیره انرژی هیدرولیک و آزادسازی آن در سناریوهای تقاضای انفجاری اضافه شود و به HPU اجازه می دهد تا از یک موتور کوچکتر استفاده کند در حالی که نیازهای بار اوج را برآورده می کند. این تکنیک در ماشین های پرس ترمز و تجهیزات ریخته گری متداول است.

قدرت هیدرولیک در مقابل نیروی برق و پنوماتیک

مهندسان اغلب سیستم های هیدرولیک، الکتریکی و پنوماتیکی را قبل از انجام یک طراحی مقایسه می کنند. هر رویکرد دارای نقاط قوت واقعی و محدودیت های مشخص است.

قدرت هیدرولیک در کاربردهایی که به نیروی بسیار زیاد در فرم فشرده نیاز دارند، مزیت آشکاری دارد. یک سیلندر هیدرولیک با تولید 500 کیلونیوتن ممکن است 30 کیلوگرم وزن داشته باشد. دستیابی به نیروی مشابه با یک محرک الکتریکی بال اسکرو می تواند به سیستمی با وزن پنج برابر نیاز داشته باشد. برعکس، جایی که دقت موقعیت‌یابی زیر میلی‌متری و الزامات نشتی صفر غالب است، سروو درایوهای الکتریکی تا حد زیادی جایگزین طرح‌های هیدرولیک قدیمی‌تر در ماشین‌ابزار و تجهیزات نیمه‌رسانا شده‌اند.

سیستم‌های الکتروهیدرولیک مدرن هر دو دنیا را با هم ترکیب می‌کنند: یک سروو موتور با سرعت متغیر پمپ هیدرولیک را به حرکت در می‌آورد، فشار و جریان بر حسب تقاضا را با بازدهی نزدیک به تحریک الکتریکی در حالی که چگالی نیروی هیدرولیک را حفظ می‌کند، ارائه می‌کند. این واحدهای قدرت سروو هیدرولیک به سرعت در قالب‌گیری تزریقی و شکل‌دهی فلز مورد استفاده قرار می‌گیرند.

صنایع کلیدی و کاربردهای برق هیدرولیک

نیروی هیدرولیک تقریباً در هر بخش که شامل حرکت بار سنگین، شکل‌دهی یا کنترل نیرو است تعبیه شده است. بازار جهانی تجهیزات هیدرولیک تقریباً ارزش گذاری شد 40 میلیارد دلار در سال 2023 و پیش بینی می شود تا سال 2030 با CAGR حدود 4.5 درصد رشد کند که ناشی از فعالیت های ساخت و ساز و تقاضای اتوماسیون صنعتی است.

ساخت و ساز و تجهیزات سیار

بیل مکانیکی، بولدوزر، جرثقیل و لودر برای حرکت بوم، بازو و سطل کاملاً به نیروی هیدرولیک وابسته هستند. یک بیل مکانیکی استاندارد 20 تنی یک واحد نیروی هیدرولیک را حمل می کند که تقریباً تحویل می دهد 130-180 کیلو وات در فشار سیستم حدود 350 بار. سیستم های هیدرولیک بار سنج در بیل های مدرن به طور خودکار جابجایی پمپ را برای مطابقت با نیروی حفاری لحظه ای مورد نیاز تنظیم می کند و مصرف سوخت را تا 25 درصد در مقایسه با سیستم های قدیمی فشار ثابت کاهش می دهد.

فناوری شکل دهی و پرس فلز

پرس های هیدرولیک برای مهر زنی، آهنگری، کشش عمیق و ریخته گری نیاز به نیروهای گیره کنترل شده و بسیار بالایی دارند که دستیابی به آنها با درایوهای مکانیکی دشوار است. پرس آهنگری بزرگ در 50 MN تا 750 MN (مگانیوتون)، که توسط چندین HPU که به صورت موازی کار می کنند، تغذیه می شوند. ماشین های پرس بریک برای خمش ورق فلزی از واحدهای قدرت سروو هیدرولیک برای دستیابی به تکرارپذیری موقعیت رم 0.01± میلی متر استفاده می کنند - مشخصاتی که با مدارهای هیدرولیک جریان ثابت غیرممکن است.

هیدرولیک دریایی و دریایی

سیستم‌های هیدرولیک زیر دریا، کنترل‌کننده‌های فوران (BOPs)، وسایل نقلیه از راه دور (ROVs)، و بادگیرهای لنگر بر روی سکوهای دریایی را کنترل می‌کنند. واحدهای قدرت هیدرولیک فشار بالا تا 690 بار در سیستم های کنترل BOP آب های عمیق استفاده می شود. تجهیزات عرشه کشتی - جرثقیل ها، پوشش های دریچه ها، رمپ های عقب - متکی به نیروگاه های هیدرولیک متمرکز است که فشار را در سراسر کشتی توزیع می کند.

تولید صنعتی

ماشین‌های قالب‌گیری تزریقی، ماشین‌های ریخته‌گری، پرس‌های ولکانیزاسیون لاستیکی و تجهیزات کارخانه کاغذ همگی از HPU‌های اختصاصی استفاده می‌کنند. یک دستگاه قالب گیری تزریقی معمولی 1000 تنی به یک واحد قدرت هیدرولیک با درجه بندی نیاز دارد. 55-75 کیلو وات با دبی 100-200 لیتر در دقیقه. انتقال این ماشین ها به HPU های سروو هیدرولیک معمولاً مصرف برق را 30 تا 60 درصد در هر چرخه تولید کاهش می دهد.

هوافضا و دفاع

سطوح کنترل پرواز هواپیما، ارابه فرود و معکوس‌کننده‌های رانش به سیستم‌های هیدرولیکی که در 207 بار (3000 PSI) در هواپیماهای تجاری قدیمی و 345 بار (5000 PSI) در طراحی های جدیدتر مانند بوئینگ 787 و ایرباس A380. صرفه جویی در وزن ناشی از کار در فشار بالاتر به اجزای کوچکتر و سبکتر اجازه می دهد. وسایل نقلیه نظامی - تانک ها، هویتزرها، پریسکوپ های زیردریایی - به طور مشابه به سیستم های قدرت هیدرولیک فشرده متکی هستند.

انرژی های تجدید پذیر

سیستم‌های کنترل زمین توربین بادی - که هر پره را برای بهینه‌سازی جذب نیرو و جلوگیری از افزایش سرعت زاویه می‌دهند - از باتری‌ها و سیلندرهای هیدرولیک استفاده می‌کنند. سیستم‌های گام هیدرولیک معمولاً ذخیره انرژی پشتیبان (در انباشته‌گر) را به تیغه‌های پر در هنگام خرابی شبکه به طور ایمن فراهم می‌کنند، یک عملکرد ایمنی که سیستم‌های الکتروهیدرولیک حتی در سرما یا گرمای شدید به طور قابل اعتماد از عهده آن بر می‌آیند.

انتخاب واحد برق هیدرولیک مناسب

انتخاب یک واحد قدرت هیدرولیک شامل متعادل کردن چندین پارامتر مهندسی و عملیاتی است. کم کردن اندازه HPU منجر به کندی چرخه، گرم شدن بیش از حد و سایش زودرس می شود. بزرگی بیش از حد باعث هدر رفتن سرمایه و انرژی می شود.

فشار و جریان مورد نیاز

با محاسبه بار محرک شروع کنید. برای یک سیلندر: نیرو (N) = فشار (Pa) × مساحت (m²). اگر به 200 کیلونیوتن از یک سیلندر سوراخ 100 میلی متری نیاز دارید، حداقل به 255 بار فشار کاری (با حاشیه ایمنی) نیاز دارید. سرعت جریان سرعت را تعیین می کند: سیلندر با سوراخ 100 میلی متر که با سرعت 50 میلی متر بر ثانیه گسترش می یابد تقریباً نیاز دارد. 24 لیتر در دقیقه . توان موتور مورد نیاز P (kW) = [Pressure (bar) × Flow (L/min)] ÷ 600 است که برای راندمان پمپ تنظیم شده است (معمولاً 85-90٪).

اندازه مخزن

یک قاعده عمومی رایج این است که اندازه مخزن را در آن اندازه بگیرید 3-5 برابر دبی پمپ در دقیقه . بنابراین یک پمپ با 40 لیتر در دقیقه به مخزن 120 تا 200 لیتر نیاز دارد. این حجم زمان ماندگاری کافی برای خروج هوای حباب شده، دفع گرما و ته نشین شدن ذرات قبل از چرخش مجدد سیال به ورودی پمپ فراهم می کند.

جابجایی ثابت در مقابل متغیر

HPU های پمپ دنده ای با جابجایی ثابت مقرون به صرفه ترین ها هستند اما به طور مداوم بدون توجه به تقاضا جریان کامل را ارائه می دهند و انرژی اضافی را به گرما تبدیل می کنند. HPU های پمپ پیستونی با جابجایی متغیر تقریباً هزینه دارند 2-3 برابر بیشتر در ابتدا، اما می تواند هزینه های انرژی را به اندازه کافی کاهش دهد تا در محیط های تولید مداوم به دوره بازپرداخت 18 تا 36 ماهه دست یابد. برای چرخه های کار متناوب - که در آن دستگاه بیش از 50٪ مواقع بیکار است - یک HPU با پمپ ثابت با یک شیر تخلیه اغلب انتخاب اقتصادی بهتری است.

واحدهای برق سروو هیدرولیک

واحدهای قدرت سرو هیدرولیک (یا الکتروهیدرولیک) یک سرو درایو AC با سرعت متغیر را با یک پمپ جابجایی ثابت جفت می کنند. درایو RPM موتور را برای مطابقت با جریان و فشار دقیق مورد نیاز در هر لحظه از چرخه تنظیم می کند. این معماری ارائه می دهد صرفه جویی در انرژی 40 تا 70 درصد در مقایسه با HPUهای معمولی با سرعت ثابت در کاربردهایی مانند قالب‌گیری تزریقی، و سطوح نویز را 10 تا 15 دسی‌بل (A) کاهش می‌دهد، زیرا موتور در طول مراحل نگه‌داری به طور چشمگیری کند می‌شود.

طراحی سیستم خنک کننده

هر وات انرژی از دست رفته در یک سیستم هیدرولیک تبدیل به گرما در روغن می شود. سیستمی با موتور 37 کیلوواتی که با راندمان 75 درصد کار می کند تقریباً 9 کیلو وات گرمای اتلاف تولید می کند که باید به طور مداوم حذف شود. خنک کننده های هوا بلاست برای تجهیزات متحرک استاندارد هستند. مبدل های حرارتی آب خنک برای تاسیسات صنعتی داخلی که دمای محیط کنترل می شود ترجیح داده می شوند. عدم تنظیم اندازه مناسب خنک‌کننده، عمر آب بندی و پمپ را به میزان قابل توجهی کاهش می‌دهد - دمای روغن بیش از 80 درجه سانتی‌گراد، اکسیداسیون را تسریع می‌کند و سرعت تخریب سیال را برای هر 10 درجه سانتی‌گراد افزایش دو برابر می‌کند.

انواع سیالات هیدرولیک و تاثیر آنها بر عملکرد

سیال هیدرولیک به اندازه هر جزء مکانیکی مهم است - به طور همزمان حامل انرژی، روان کننده، محیط انتقال حرارت و درزگیر است.

• روغن معدنی (ISO VG 32-68): رایج ترین انتخاب. روانکاری عالی، در دسترس بودن گسترده، هزینه متوسط. ISO VG 46 پیش فرض برای اکثر HPU های صنعتی است که در دمای محیط 20 تا 50 درجه سانتیگراد کار می کنند.
• مایعات واتر گلیکول: مقاوم در برابر آتش، مورد استفاده در کارخانه های فولاد و تاسیسات ریخته گری. برای جبران روانکاری کمتر و داشتن اثر خورنده روی اجزای روی، کادمیوم و منیزیم به سرعت پمپ بالاتری نیاز است.
• مایعات استر فسفات: بالاترین مقاومت در برابر آتش، مورد استفاده در هوانوردی و تولید برق. ناسازگار با مهر و موم استاندارد نیتریل - مهر و موم فلوروکربن (Viton) اجباری است.
• روغن های گیاهی زیست تخریب پذیر یا مایعات استر مصنوعی: در کاربردهای حساس به محیط زیست مانند تجهیزات جنگلداری یا نزدیک آبراه ها مورد نیاز است. روانکاری قابل مقایسه با روغن معدنی اما با تجزیه پذیری زیستی بالاتر (بیش از 90٪ در 28 روز در هر OECD 301B).
• سیالات PAO مصنوعی: عملکرد عالی در دماهای شدید (-54 درجه سانتیگراد تا 135 درجه سانتیگراد)، نرخ اکسیداسیون کم و عمر بسیار طولانی. مورد استفاده در هیدرولیک هواپیما و تجهیزات ساخت و ساز قطب شمال.

نظارت بر وضعیت سیال - ردیابی ویسکوزیته، تعداد اسید، تعداد ذرات و محتوای آب - عمر سیستم را افزایش می دهد و از خرابی برنامه ریزی نشده جلوگیری می کند. برنامه های آنالیز روغن در کارخانه های صنعتی بزرگ به طور معمول به دست می آید عمر سرویس سیال 5000 تا 10000 ساعت ، در مقابل فاصله زمانی تغییر پیش‌فرض 2000 ساعته توصیه‌شده برای زمانی که هیچ برنامه نظارتی وجود ندارد.

مشکلات رایج سیستم هیدرولیک و نحوه تشخیص آنها

حتی سیستم های هیدرولیکی که به خوبی طراحی شده اند نیز با گذشت زمان دچار مشکلاتی می شوند. دانستن علائم و علل ریشه ای آنها زمان عیب یابی را از ساعت ها به دقیقه ها کوتاه می کند.

برنامه های تعمیر و نگهداری مبتنی بر شرایط که ترکیبی از تجزیه و تحلیل روغن، نظارت بر ارتعاش در پمپ و موتور، و تصویربرداری حرارتی مادون قرمز از اتصالات شلنگ و بدنه شیر است، می تواند میانگین زمان بین خرابی ها (MTBF) را افزایش دهد. 50-80٪ در مقایسه با نگهداری برنامه ریزی شده مبتنی بر زمان به تنهایی. بسیاری از واحدهای برق هیدرولیک مدرن اکنون شامل حسگرهای IoT یکپارچه و اتصال ابری هستند که داده های سلامت مداوم را بدون بازرسی دستی به تیم های تعمیر و نگهداری ارائه می دهند.

بهبود بهره وری انرژی در سیستم های برق هیدرولیک مدرن

هیدرولیک در طول تاریخ به دلیل بازده انرژی ضعیف در مقایسه با درایوهای الکتریکی مستقیم مورد انتقاد قرار گرفته است. این شکاف در دهه گذشته از طریق چندین پیشرفت فناوری به طور قابل توجهی کاهش یافته است.

• HPU های درایو با سرعت متغیر: تطبیق سرعت موتور با تقاضا، تلفات دریچه گاز را حذف می کند. داده‌های میدانی از کارخانه‌های قالب‌گیری تزریقی، صرفه‌جویی در انرژی 45 تا 65 درصد را در برابر HPU‌های با سرعت ثابت پایه، با دوره‌های بازپرداخت زیر دو سال با نرخ برق صنعتی معمولی نشان می‌دهد.
• مدارهای حسگر بار: پمپ فقط فشار را کمی بالاتر از بار مورد نیاز فعلی (معمولاً 20 تا 30 بار حاشیه) افزایش می دهد، نه اینکه حداکثر فشار سیستم را همیشه حفظ کند. این به تنهایی انرژی درایو پمپ را 15 تا 30 درصد در مدارهایی با پروفایل بار متغیر کاهش می دهد.
• بازیابی انرژی: در پرس‌های بزرگ و تجهیزات بالابر، مدارهای هیدرولیک احیاکننده انرژی را در طول حرکت برگشتی با مسیریابی سیال مستقیماً از انتهای میله به انتهای کلاهک بازپس می‌گیرند و نیاز جریان پمپ را تا 40 درصد در حرکات سریع کاهش می‌دهند.
• مهر و موم ها و فاصله های داخلی بهبود یافته: ترکیبات مهر و موم کم اصطکاک مدرن و تلورانس‌های ساخت سخت‌تر، تلفات نشتی داخلی را در پمپ‌ها و موتورها کاهش می‌دهند و بازده حجمی را در پمپ‌های پیستونی با کیفیت بالا در مقابل ۹۰ تا ۹۳ درصد در طرح‌های قدیمی‌تر به بالای ۹۷ درصد می‌رسانند.
• هیدرولیک دیجیتال: دریچه‌های روشن/خاموش سریع جایگزین شیرهای تناسبی دائمی در برخی کاربردها می‌شوند و در عین حال کنترل دقیق را حفظ می‌کنند.

استاندارد ISO 4413 و ISO 16431 جدیدتر (معیار بهره وری سیستم هیدرولیک) اکنون مشخصات جدید HPU را در اروپا و به طور فزاینده ای در آمریکای شمالی هدایت می کنند و تولیدکنندگان را مجبور می کنند تا ارقام کارایی تأیید شده را به عنوان بخشی از اسناد تدارکات منتشر کنند.

استانداردهای ایمنی و بهترین روش ها برای واحدهای برق هیدرولیک

سیستم های هیدرولیک انرژی قابل توجهی ذخیره می کنند - یک مخزن 200 لیتری در 300 بار تقریباً حاوی 3000 کیلوژول انرژی ذخیره شده ، قابل مقایسه با انرژی جنبشی یک ماشین کوچک که با سرعت 180 کیلومتر در ساعت حرکت می کند. عدم رعایت مراحل ایمنی باعث صدمات جدی ناشی از تزریق مایع با فشار بالا و آزاد شدن انرژی ذخیره شده می شود.

• جداسازی فشار قبل از تعمیر و نگهداری: همیشه فشار سیستم را کم کنید و قبل از باز کردن هر گونه اتصال، منبع برق را قفل کنید/تگ کنید (LOTO). هرگز فرض نکنید که یک موتور خاموش به معنای فشار سیستم صفر است - آکومولاتورها و فشار ناشی از بار در سیلندرها می توانند برای مدت نامحدودی در فشار کاری کامل باقی بمانند.
• آسیب های تزریق هیدرولیک: نشتی سوراخ سوزنی در شیلنگ 200 بار می تواند مایع را از طریق پوست بدون زخم قابل مشاهده تزریق کند. هر آسیب مشکوک تزریق نیاز به جراحی فوری دارد - این یک اورژانس پزشکی است، نه یک بریدگی جزئی.
• فواصل بازرسی شلنگ: ISO 4413 بازرسی بصری شیلنگ را هر 3 تا 6 ماه و تعویض آن بدون توجه به شرایط در طول عمر مشخص شده سازنده (معمولاً 6 سال از تاریخ تولید یا 4 سال از تاریخ نصب) توصیه می کند.
• مدیریت ریسک حریق: مه روغن معدنی پرفشار که توسط منبع حرارتی نزدیک مشتعل می شود، خطر آتش سوزی است. مسیریابی شیلنگ‌ها به دور از سطوح داغ، استفاده از مایع مقاوم در برابر آتش در محیط‌های پرخطر، و نصب سیستم‌های سرکوب خودکار در نزدیکی HPU‌های بزرگ، اقدامات کاهش خطر شناخته شده‌اند.
• استانداردهای مربوطه: ISO 4413 (الزامات ایمنی عمومی برای قدرت سیال هیدرولیک)، EN 13135 (جرثقیل - تجهیزات هیدرولیک)، NFPA T2.24.1 (الزامات ایمنی برق سیال هیدرولیک ایالات متحده) و دستورالعمل CE ماشین آلات 2006/42/EC برای HPU های بازار اروپا.

سوالات متداول در مورد برق هیدرولیک

تفاوت بین قدرت هیدرولیک و فشار هیدرولیک چیست؟

فشار هیدرولیک یکی از اجزای قدرت هیدرولیک است. توان برابر است با فشار ضرب در سرعت جریان: P (kW) = [bar × L/min] ÷ 600. سیستمی در 300 بار با جریان 5 L/min 2.5 کیلو وات ارائه می دهد. دیگری در 100 بار با 50 لیتر در دقیقه نیز 8.3 کیلو وات را ارائه می دهد. فشار بالا به تنهایی به معنای قدرت بالا نیست - سرعت جریان به همان اندازه اهمیت دارد.

یک واحد برق هیدرولیک معمولاً چقدر عمر می کند؟

با نگهداری مناسب مایعات و تعویض فیلتر، یک HPU صنعتی خوش ساخت معمولا دوام می آورد 15-25 سال . پمپ معمولاً اولین قطعه ای است که استفاده می شود، با عمر مفید 8000 تا 20000 ساعت بسته به نوع، فشار کاری و تمیزی سیال. پمپ های دنده ای در محیط های آلوده دوام بیشتری دارند. هنگامی که تمیزی سیال در ISO 4406 کلاس 16/14/11 یا بهتر باشد، پمپ های پیستونی طولانی ترین عمر را دارند.

آیا می توان از یونیت برق هیدرولیک در فضای باز استفاده کرد؟

بله، به شرطی که برای استفاده در فضای باز طراحی شده باشد. این بدان معناست که دارای IP65 یا رتبه بندی محفظه الکتریکی بالاتر برای موتور و پانل کنترل، مخزن و قاب فولادی ضدزنگ یا روکش شده، سیال با دمای پایین (ISO VG 32 یا سیالات مصنوعی درجه بندی شده تا -40 درجه سانتیگراد برای شرایط قطبی) و پوشش های شلنگ مقاوم در برابر UV. HPU های موبایل در تجهیزات ساخت و ساز ذاتاً برای عملیات در فضای باز و در همه شرایط آب و هوایی طراحی شده اند.

علت داغ شدن بیش از حد پاوریونیت هیدرولیک چیست؟

شایع‌ترین دلایل عبارتند از: مبدل حرارتی کم‌اندازه یا آلوده، نشت داخلی بیش از حد (که انرژی را به‌صورت گرما بدون انجام کار مفید به گردش در می‌آورد)، دریچه تسکین بسیار نزدیک به فشار کاری مورد نیاز تنظیم می‌شود (که باعث می‌شود به طور مکرر ترک بخورد)، و یک مخزن بسیار کوچک برای تأمین جرم حرارتی کافی. کارکرد مداوم بالای دمای روغن 80 درجه سانتی گراد، عمر قطعه را به طور قابل توجهی کوتاه می کند و باید بررسی را آغاز کند.

تفاوت بین مدار هیدرولیک حلقه باز و حلقه بسته چیست؟

در یک مدار حلقه باز، سیال برگشتی از محرک قبل از کشیده شدن دوباره به داخل پمپ به مخزن باز می گردد. این رایج ترین آرایش است و خنک سازی و فیلتراسیون را ساده می کند. در یک مدار حلقه بسته (یا مرکز بسته)، سیال برگشتی مستقیماً به ورودی پمپ باز می گردد و تنها یک پمپ شارژ کوچک تلفات نشتی را تکمیل می کند. مدارهای حلقه بسته عمدتاً با موتورهای هیدرولیک با جابجایی متغیر برای انتقال هیدرواستاتیک در وسایل نقلیه مانند کمباین ها، لودرهای فشرده و لیفتراک های صنعتی استفاده می شوند. آنها کنترل سرعت صاف و بدون پله را در هر دو جهت و بدون گیربکس مکانیکی ارائه می دهند.

چگونه یک واحد قدرت هیدرولیک برای یک برنامه جدید اندازه می شود؟

اندازه‌گیری با الزامات محرک شروع می‌شود: حداکثر نیرو (از تحلیل بار)، سرعت مورد نیاز (از الزامات زمان چرخه) و چرخه کاری (درصد زمان تحت بار کامل). فشار کاری را از روی سوراخ نیرو و سیلندر محاسبه کنید. از روی سرعت و سوراخ، جریان مورد نیاز را محاسبه کنید. برای محاسبه ناکارآمدی ها، ضریب سرویس 1.2-1.3 را اعمال کنید. پمپ و موتوری را برای آن خروجی ها انتخاب کنید، سپس مخزن و خنک کننده را برای بار حرارتی حاصل اندازه گیری کنید. بسیاری از تولید کنندگان HPU نرم افزار اندازه گیری رایگان ارائه می دهند - وارد کردن این پارامترها پیکربندی توصیه شده را به طور خودکار ایجاد می کند.
