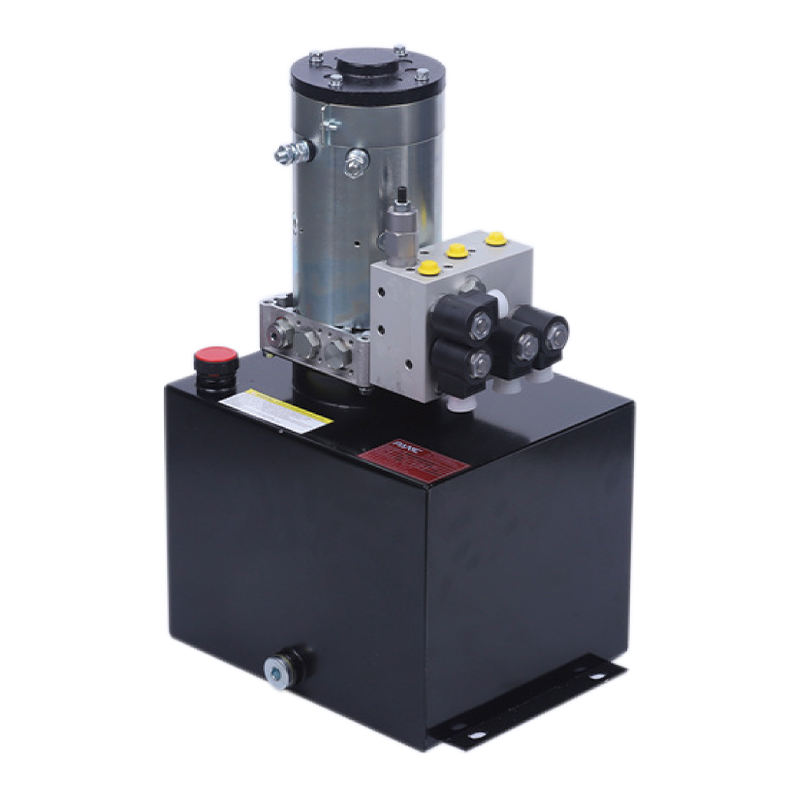

این واحد قدرت هیدرولیک به طور خاص برای استکر جلو طراحی شده است. این توسط یک پمپ دنده فشار بالا، یک برس کربن DC یا بلوک شیر مرکزی موتور بدون جاروبک، یک شیر کارتریج و یک مخزن روغن یکپارچه شده است. یک گروه کنترل بلند کردن سیلندر روغن تک کاره را بر عهده دارند و گروه دیگر عملکردهای جلو، عقب، چپ و راست یک سیلندر روغن دو کاره را کنترل می کنند. دارای قدرت موتور اختیاری از 2.2kw-4kw، تک سرعته، دو سرعته و تنظیم سرعت متناسب. مخازن سوخت آهنی و پلاستیکی برای انتخاب وجود دارد.
ویژگی های اصلی عبارتند از:
- کنترل هیدرولیک چند منظوره: واحد قدرت استاکر متحرک رو به جلو مجهز به دو سیستم کنترل است. یک مجموعه سیلندر تک عملکرد را برای بلند کردن و پایین آوردن استکر کنترل می کند و دیگری سیلندر دو کاره را برای دستیابی به حرکت استکر در چهار جهت جلو، عقب، چپ و راست کنترل می کند. با این طراحی می توان ارتفاع و حرکت جانبی و طولی استکر را به طور همزمان کنترل کرد و انعطاف پذیری و کارایی کار را تا حد زیادی بهبود بخشید.
- انتخاب قدرت موتور: قدرت موتور از 2.2 کیلو وات تا 4 کیلو وات متغیر است. کاربران می توانند پیکربندی توان مناسب را با توجه به نیازهای بار و عملیات استکر برای اطمینان از عملکرد کارآمد و پایدار سیستم انتخاب کنند.
- تنظیم سرعت فرود: سه گزینه سرعت نزولی ارائه شده است: تک سرعت، سرعت دوگانه و تنظیم سرعت متناسب. کاربران می توانند مناسب ترین روش نزولی را با توجه به سناریوی کاربردی خاص انتخاب کنند تا از یک روند بلند کردن صاف اطمینان حاصل کنند و از لرزش یا ناپایداری ناشی از فرود خیلی سریع جلوگیری کنند.
- انتخاب مواد مخزن: واحد قدرت استاکر متحرک رو به جلو گزینه های مخزن آهنی و مخزن پلاستیکی را فراهم می کند. مخازن آهنی برای کارهای طولانی مدت با بار بالا مناسب هستند و دوام قوی تری دارند، در حالی که مخازن پلاستیکی برای سناریوهایی با نیاز به وزن و انعطاف پذیری مناسب هستند و وزن کلی را کاهش می دهند.
- طراحی کارآمد موتور و کنترل سوپاپ: این سیستم را می توان با موتورهای برس کربن DC یا موتورهای براشلس بر اساس نیاز پیکربندی کرد. دومی پایداری بالاتر و نیازهای نگهداری کمتری در طول استفاده طولانی مدت دارد. شیر هیدرولیک پلاگین کنترل مایع دقیق تری را فراهم می کند و دقت عملیاتی و قابلیت اطمینان استاکر را بهبود می بخشد.
- کنترل چند منظوره: این واحد هیدرولیک نه تنها بلند کردن و پایین آوردن استکر را کنترل می کند، بلکه حرکت را در چهار جهت جلو، عقب، چپ و راست تنظیم می کند و انعطاف پذیری استاکر را در فضای کوچک بسیار افزایش می دهد و برای محیط های عملیاتی با تراکم بالا مانند انبارداری و تدارکات مناسب است.

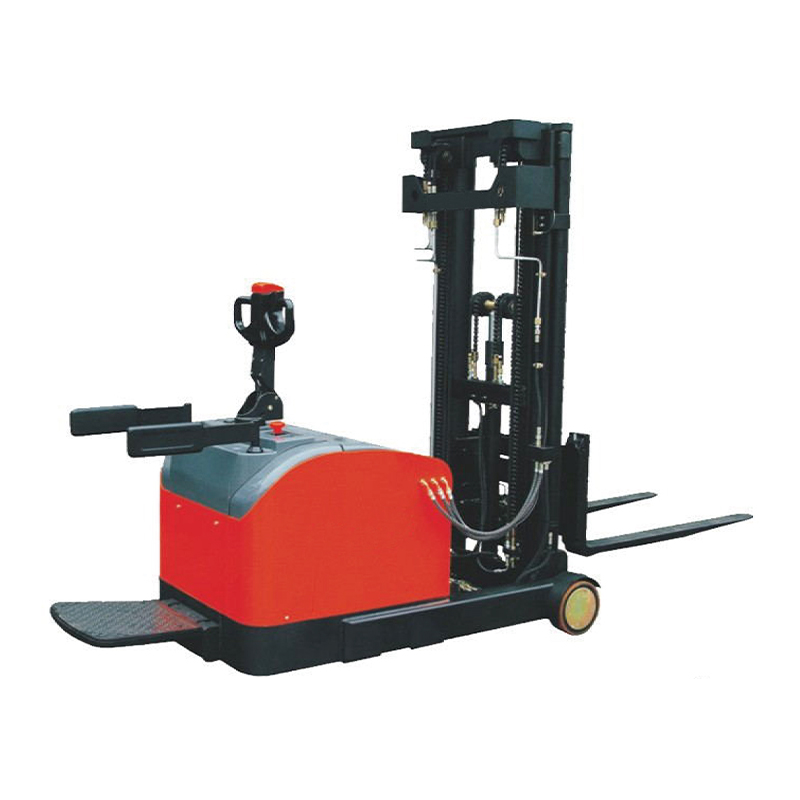

این واحد قدرت هیدرولیک برای استکرهای متحرک رو به جلو طراحی شده است و می تواند پشتیبانی توان کارآمد و پایدار را برای رفع نیازهای مختلف کار با شدت بالا و با دقت کنترل فراهم کند. خواه حرکت بلند کردن یا جانبی باشد، این سیستم می تواند کنترل دقیقی برای بهبود کارایی و ایمنی کار ارائه دهد.
یادداشت های ویژه
پاور یونیت یک سیستم کار S3 است و نمی تواند به طور مداوم کار کند · در 10 ثانیه شروع به کار می کند و در 90 ثانیه متوقف می شود.
قبل از نصب، اطمینان حاصل کنید که اجزای هیدرولیک مانند سیلندر روغن، لوله روغن و اتصالات فاقد ناخالصی هستند.
ویسکوزیته روغن هیدرولیک باید 15 تا 68 باشد. روغن هیدرولیک ضد سایش شماره 46 در تابستان و روغن هیدرولیک با دمای پایین شماره 32 در زمستان توصیه می شود.
پس از راه اندازی سیستم عامل برای اولین بار، بررسی کنید که آیا روغن موجود در مخزن روغن، به طور کلی 2/3 مخزن روغن کافی است یا خیر.
پس از استفاده از سیستم برای 100 ساعت اول، روغن هیدرولیک باید تعویض شود و سپس روغن هیدرولیک باید هر 3000 ساعت تعویض شود.

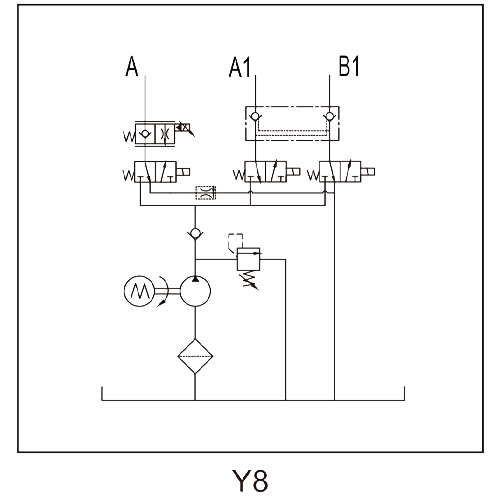

نمودار شماتیک
مشخصات
| مدل | ولت | قدرت | سرعت | جابجایی | فشار | تانک | شیر برقی واول ولت |
| PNC-3-D48-1/3.2-20-10/L-Y8 | 24VDC | 3 کیلو وات | 2600 دور در دقیقه | 3.2CC/REV | 20MPA | 15 لیتر | 24VDC |
| PNC-4-D24-1/3.7-20-10/L-Y8 | 48VDC | 4 کیلو وات | 3500 دور در دقیقه | 3.7CC/REV | 48VDC |
توجه: اگر به پارامترهای سیستم مانند پمپ، فشار و قدرت موتور با دبی متفاوت نیاز دارید، لطفا با فروشنده ما تماس بگیرید.
