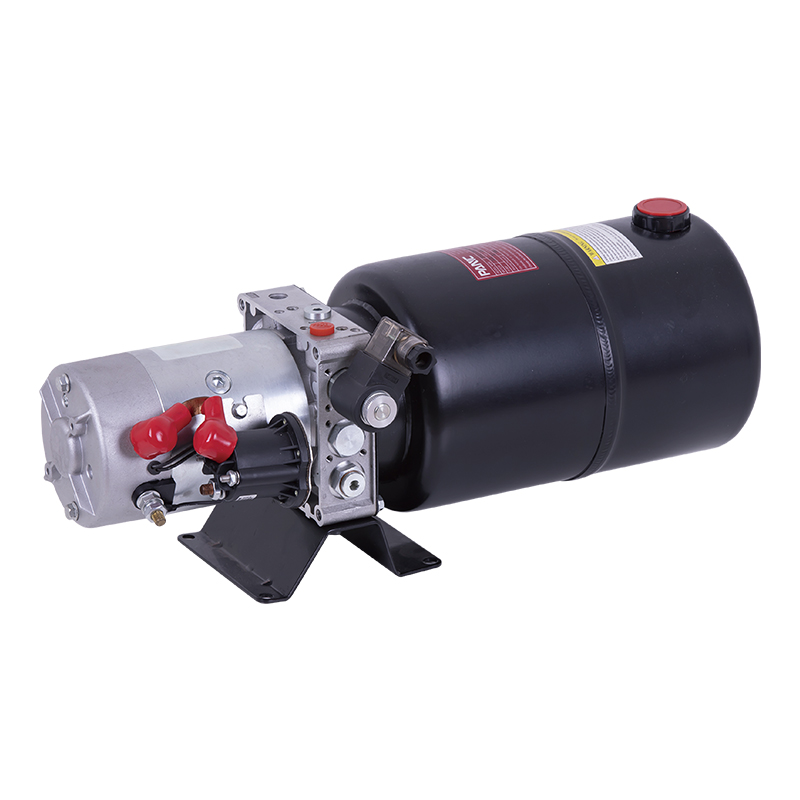

این واحد قدرت تک اقدام DC برای پلت فرم های بالابر هیدرولیک متحرک طراحی شده است. این یک راه حل قدرت هیدرولیک کارآمد و قابل اعتماد را از طریق یکپارچه سازی محکم پمپ های دنده ای با فشار بالا، موتورهای DC آهنربای دائم، بلوک های شیر مرکزی، دریچه های کارتریج، مخازن روغن و سایر اجزا فراهم می کند.
این به طور کلی برای یک سیلندر هیدرولیک دو اثر که می تواند یک قفل هیدرولیک، یک شیر تنظیم سرعت را برای انجام عملکردهای مختلف و انجام کموتاسیون از طریق یک شیر برقی روی هم قرار دهد، کاربرد دارد. عملکرد کلی پایدار است.
این به طور گسترده برای اتومبیل، ماشین آلات باغ، تجهیزات لجستیک و غیره قابل استفاده است. موتورهای اختیاری 0.3-4 کیلو وات، ولتاژ اختیاری 12 -48 ولت و مخازن روغن آهن و پلاستیک برای انتخاب وجود دارد.
ویژگی های اصلی عبارتند از:
- پمپ دنده ای فشار قوی: واحد قدرت تک عمل DC مجهز به یک پمپ دنده ای با فشار بالا است که می تواند جریان هیدرولیک قوی و پایداری را ارائه دهد. چه پلت فرم بالابر در حال بالا رفتن یا پایین آمدن باشد، پمپ دنده می تواند خروجی برق صاف و مداوم را تضمین کند.
- موتور DC آهنربای دائم: موتور DC آهنربای دائم خروجی توان کارآمد را فراهم می کند، در حالی که مصرف انرژی کم و عمر طولانی دارد. موتور برای رسیدن به بالا آمدن سکوی بالابر به جلو می چرخد و برای کنترل فرود به عقب می چرخد. این عملیات ساده و قابل اعتماد است و از پیچیدگی شیر برقی جلوگیری می کند.
- شیر برقی نزول را کنترل می کند: عملکرد فرود پلت فرم از طریق شیر برقی به دست می آید و عملکرد دقیق و روان در طول فرآیند فرود را تضمین می کند. شیر برقی را می توان در صورت نیاز با دقت باز و بسته کرد و فشار سیستم هیدرولیک را تنظیم کرد تا از لرزش یا خطرات ایمنی ناشی از فرود خیلی سریع جلوگیری شود.
- دریچه گاز جبران فشار: دریچه گاز جبران فشار داخلی برای تنظیم سرعت فرود استفاده می شود. از طریق کنترل دقیق شیر جبران، فرآیند فرود بالابر هیدرولیک از پایداری اطمینان حاصل می شود و به دلیل نوسانات فشار، فرود سریع وجود نخواهد داشت، که ایمنی و راحتی عملیات را بهبود می بخشد.
- انتخاب قدرت و ولتاژ موتور: انتخاب قدرت موتور 0.8-1.6 کیلو وات، پشتیبانی از پیکربندی ولتاژ 12 ولت و 24 ولت، کاربران می توانند با توجه به نیازهای تجهیزات، نسخه مناسب موتور و ولتاژ را انتخاب کنند تا از عملکرد کارآمد سیستم اطمینان حاصل کنند.
- کاربرد گسترده: این واحد قدرت تک اقدام DC به طور گسترده در بالابرهای هیدرولیک متحرک، تجهیزات ذخیره سازی، سکوهای پیاده روی و غیره استفاده می شود و می تواند قدرت هیدرولیک پایدار را برای کاربردهای مختلف صنعتی فراهم کند.
این یونیت تک اقدام DC دارای کنترل هیدرولیک کارآمد و پایدار و طراحی فشرده است که برای تجهیزاتی مانند بالابرهای هیدرولیک متحرک یک انتخاب ایده آل برای قدرت است. چه کنترل دقیق عملیات بلند کردن و چه محدودیتهای فضایی زیاد تجهیزات، این واحد قدرت تک اقدام DC میتواند عملکرد کارآمد و ایمنی تجهیزات را تضمین کند.
یادداشت های ویژه
یونیت برق یک سیستم کار S3 است و نمی تواند به طور مداوم کار کند. در 10 ثانیه شروع می شود و در 90 ثانیه متوقف می شود.
قبل از نصب، اطمینان حاصل کنید که اجزای هیدرولیک مانند سیلندر روغن، لوله روغن و اتصالات فاقد ناخالصی هستند.
ویسکوزیته روغن هیدرولیک باید 15 تا 68 باشد. روغن هیدرولیک ضد سایش شماره 46 در تابستان و روغن هیدرولیک با دمای پایین شماره 32 در زمستان توصیه می شود.
پس از راه اندازی سیستم عامل برای اولین بار، بررسی کنید که آیا روغن موجود در مخزن روغن کافی است یا خیر، معمولاً 2/3 مخزن روغن.
پس از استفاده از سیستم برای 100 ساعت اول، روغن هیدرولیک باید تعویض شود و سپس روغن هیدرولیک باید هر 3000 ساعت تعویض شود.

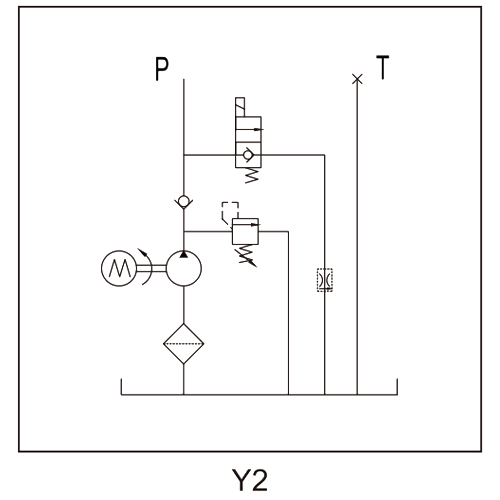

نمودار شماتیک
مشخصات
| مدل | ولت | قدرت | سرعت | جابجایی | فشار | تانک | شیر برقی واول ولت |
| PNC-1.6-D12-1/1.6-20-5/L-Y2 | 12VDC | 1.6KW | 2800 دور در دقیقه | 1.6CC/REV | 18MPA | 5 لیتر | 12VDC |
| PNC-2.2-D24-1/2.7-20-6/L-Y2 | 24VDC | 2.2 کیلو وات | 2600 دور در دقیقه | 2.7CC/REV | 6 لیتر | 24VDC | |
| PNC-3.0-D48-1/3.2-20-8/L-Y2 | 48VDC | 3.oKW | 3.2CC/REV | 8 لیتر | 48VDC |
توجه: اگر به پارامترهای سیستم مانند پمپ، فشار و قدرت موتور با دبی متفاوت نیاز دارید، لطفا با فروشنده ما تماس بگیرید.
