خنک کننده مایع توضیح داده شده است
CDU Cooling چیست و چرا در حال حاضر اهمیت دارد
خنک کننده CDU - تمرین استفاده از a واحد توزیع مایع خنک کننده برای تنظیم دما، فشار و جریان مایع خنککننده مایع در داخل یک مرکز داده - از یک گزینه خاص به معماری پیشفرض برای هر تسهیلاتی که AI یا بارهای کاری محاسباتی با کارایی بالا را مدیریت میکند، حرکت کرده است. پاسخ ساده است: خنککننده هوا تقریباً 8 کیلو وات در هر رک است، در حالی که رکهای آموزشی هوش مصنوعی مدرن که کلاسترهای GPU نسل بعدی را اجرا میکنند معمولاً از 130 کیلووات در هر رک فراتر میروند، با برخی استقرارهای خنکشونده مایع بالاتر از 250 کیلووات در هر رک (Aulank Pump، 2026). یک CDU شکاف بین گرمای تولید شده توسط سخت افزار IT و سیستم آب تاسیسات را پر می کند که در نهایت آن گرما را به دنیای خارج دفع می کند.
در هسته خود، یک CDU یک حلقه ثانویه جدا شده ایجاد می کند - جدا از آب سرد شده - و مایع خنک کننده را از طریق صفحات سرد نصب شده مستقیماً روی CPU و GPU به گردش در می آورد. گرمای جذب شده توسط مایع خنک کننده از طریق مبدل حرارتی صفحه ای داخلی به حلقه تاسیسات باز می گردد. CDU همچنین مدیریت نقطه شبنم، فیلتراسیون، تعادل جریان و تشخیص نشت را انجام می دهد. بدون یک CDU با اندازه مناسب و راه اندازی شده، یک قفسه خنک کننده مایع نمی تواند به طور ایمن کار کند.
1.82 میلیارد دلار ارزش بازار CDU پیش بینی شده تا سال 2032 (CAGR 23.5%)
250 کیلو وات بار حرارتی هر رک در خوشه های هوش مصنوعی با چگالی بالا (2026)
2.6 مگاوات حداکثر ظرفیت پلتفرمهای جدید CDU کلاس سازمانی (DCX، 2026)
نحوه عملکرد خنک کننده CDU: حلقه هیدرولیک کامل
درک خنک کننده CDU مستلزم درک این است که هر نصب شامل حداقل دو مدار سیال مجزا است. مدار اولیه که اغلب سیستم آب تاسیسات (FWS) نامیده می شود، توسط چیلرها یا برج های خنک کننده ساختمان تامین می شود. مدار ثانویه که سیستم خنک کننده فناوری (TCS) نامیده می شود، حلقه ای است که در واقع تجهیزات فناوری اطلاعات را لمس می کند. CDU در رابط قرار دارد.
رابطه حلقه اولیه و ثانویه
این دو حلقه توسط یک مبدل حرارتی صفحه ای در داخل CDU به صورت هیدرولیکی ایزوله می شوند. این جداسازی غیرقابل مذاکره است: آب تأسیسات اغلب حاوی مواد شیمیایی تصفیه، ذرات یا تغییرات فشار است که به صفحات سرد یا رابط های تراشه آسیب می رساند. مبدل حرارتی صفحه ای داخلی CDU اجازه می دهد تا گرما از سمت TCS به سمت FWS بدون اختلاط سیال منتقل شود. با توجه به دستورالعمل های ASHRAE ذکر شده در چندین کاغذ سفید سازنده CDU، دمای عرضه TCS باید حفظ شود. بالای نقطه شبنم مرکز داده برای جلوگیری از تراکم در وسایل الکترونیکی - معمولاً 17 تا 22 درجه سانتیگراد بسته به شرایط محیطی.

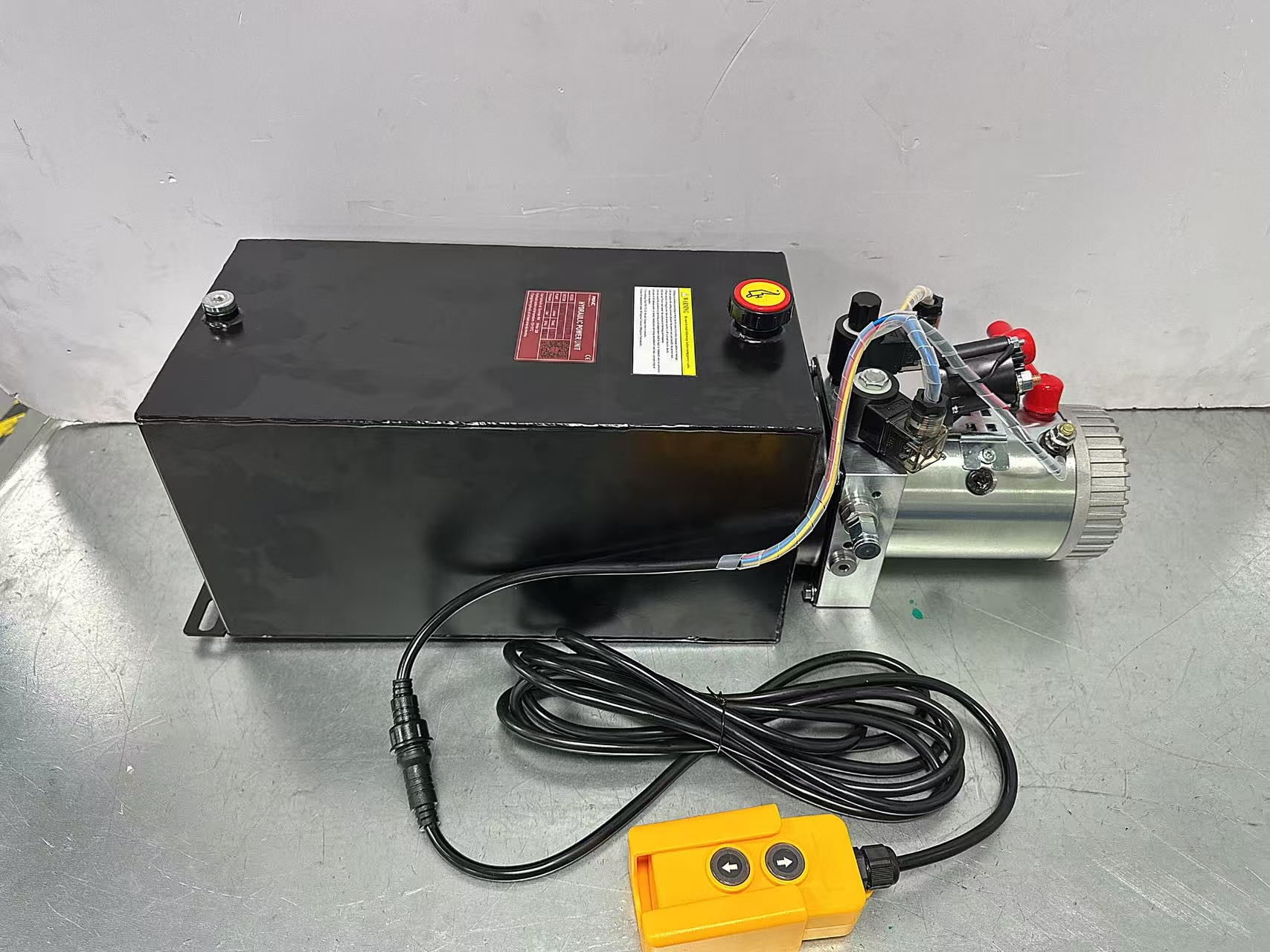

نیروی پمپاژی که مایع خنک کننده را از طریق حلقه ثانویه به حرکت در می آورد از چیزی است که مهندسان معمولاً a می نامند واحد برق هیدرولیک DC - یک مجموعه جمع و جور ترکیبی از یک موتور DC بدون جاروبک، یک پمپ پروانه یا گردابی و یک کنترلر درایو فرکانس متغیر (VFD). در طراحیهای مدرن CDU داخل رک، فضا با واحدهای رک (U) اندازهگیری میشود، و یادداشتهای مهندسی منتشر شده پاناسونیک، نصب سه مجموعه پمپ را در فضای داخلی 4U (178 میلیمتر) توصیف میکند، در حالی که هنوز 70 لیتر در دقیقه جریان ارائه میکند - بهبودی 75 درصدی نسبت به طرحهای قبلی 40 لیتر در دقیقه (طراحیهای بهینهسازی سیال20، تجزیه و تحلیل میدان مغناطیسی2002، بهینهسازی سیال 20 و میدان مغناطیسی200).
رویکرد واحد قدرت هیدرولیک DC به سه دلیل بر طراحیهای موتور AC در سالهای 2025-2026 غالب است. اول، موتورهای DC بدون جاروبک سایش کموتاتور را که باعث کاهش عمر مفید در محیطهای مرکز داده با رطوبت بالا میشود، از بین میبرند. دوم، کنترل سرعت متغیر - قابل دسترسی از طریق سیگنالهای آنالوگ PWM یا 0-10 ولت - به کنترلکننده CDU این امکان را میدهد که جریان را دقیقاً در واکنش به تغییر دمای تراشه بدون کارکردن پمپها با قدرت کامل در دورههای کم بار تعدیل کند. سوم، سازگاری باس 12 ولت DC و 48 ولت DC به این معنی است که مجموعه پمپ می تواند مستقیماً از توزیع برق رک سرور بدون نیاز به یک ترانسفورماتور کاهنده AC جداگانه استفاده کند (Moog CoreMotion، 2025).
طرحهای درایو مغناطیسی (ساخت بدون مهر و موم) به طور فزایندهای در حلقههای ثانویه مستقیم به تراشه اجباری میشوند، زیرا هر گونه نشت مایع در مجاورت وسایل الکترونیکی زنده یک رویداد از دست دادن سختافزار است تا یک مشکل خانهداری. راهنمای انتخاب پمپ Aulank در سال 2026 مستند میکند که طرحهای گریز از مرکز مکانیکی مهر و موم «بهطور فزایندهای در طرحهای جدید CDU وجود ندارند» با توجه به نرخهای غیرقابل قبول شکست آببند در حلقههای ثانویه تحت فشار 4 تا 6 بار.
فیلتراسیون، سنسورها و کنترل هوشمند
فراتر از پمپ و مبدل حرارتی، یک CDU چندین زیر سیستم را ادغام می کند. کارتریج های فیلتراسیون با اندازه بین 0.2 تا 50 میکرون ذرات را حذف می کنند که در غیر این صورت میکروکانال های صفحه سرد را ایجاد می کنند یا منافذ منیفولد را مسدود می کنند. سنسورهای فشار، دما و فشار دیفرانسیل در دو طرف مبدل حرارتی یک PLC یا کنترلر تعبیه شده را تغذیه می کنند. این کنترلکننده الگوریتمهای حلقه بسته را اجرا میکند که سرعت پمپ را تنظیم میکند، دریچههای کنترل را تعدیل میکند و در صورت تشخیص نشتی نقطه شبنم و هشدارهای آتشسوزی. پلتفرمهای سازمانی مانند خط DCX ECDU از رابطهای OPC UA، MQTT، BACnet IP و SNMP پشتیبانی میکنند و به CDU اجازه میدهند مستقیماً با سیستمهای مدیریت ساختمان (BMS) یا سیستمهای مدیریت زیرساخت مرکز داده (DCIM) یکپارچه شوند (DCX، 2026).
انواع تنظیمات خنک کننده CDU
خنک کننده CDU یک محصول واحد نیست. طیف وسیعی از عوامل شکل متناسب با تراکم قفسه، فضای کف موجود، و زیرساخت های آب تاسیسات موجود را در بر می گیرد. سه پیکربندی غالب در سالهای 2025-2026 عبارتند از CDUهای درون رک، CDUهای ردیفی و اسکیدهای CDU متمرکز.
■
CDU درون رک
مستقیماً در داخل رک سرور نصب میشود، معمولاً در یک شاسی 4U تا 8U در پایین یا عقب. ایده آل برای خنک کردن موضعی یک قفسه. مجموعه های پمپ پاناسونیک یک انتخاب اصلی برای این فرمت هستند. ظرفیت به طور معمول 30-200 کیلو وات در هر واحد است. برای مستاجرانی که نمی توانند زیرساخت تسهیلات مشترک را تغییر دهند، مناسب است.
■
CDU در ردیف
در انتهای یا بین ردیفهای قفسه قرار دارد و چندین قفسه را از طریق یک شبکه توزیع منیفولد ارائه میکند. این فرمتی است که توسط اکثر پلتفرم های CDU سازمانی از جمله Eaton ROL2300 (تا 2.3 مگاوات) و سری DCX ECDU (600 کیلووات تا 2.6 مگاوات) استفاده می شود. گروه های پمپ اضافی (N 1 یا 2N) استاندارد هستند. مناسب برای هایپر مقیاس و سالن های داده سازمانی بزرگ.
■
CDU Skid متمرکز
یک اسکید هیدرولیک از پیش مونتاژ شده بزرگ که در یک اتاق مکانیکی یا راهرو فنی نصب شده است و کل یک سالن داده یا منطقه خنک کننده را ارائه می دهد. برای مثال، اسکیدهای متمرکز Super Integrated تکنولوژی از دو گروه موتور پمپ 125 اسب بخار با VFD های Danfoss و مبدل های حرارتی ساخته شده استفاده می کنند. ظرفیت زمانی که با واحدهای توزیع تسهیلات در سطح تسهیلات (FDU) جفت شود، می تواند به 5 تا 8 مگاوات برسد. بهینه برای ساخت فیلدهای سبز در مقیاس بزرگ.
مقایسه انواع پیکربندی خنک کننده CDU با پارامترهای کلیدی استقرار | پیکربندی | ظرفیت معمولی | بهترین برنامه | نوع پمپ معمولی | مدل افزونگی |
| CDU درون رک | 30-200 کیلو وات | تک قفسه، موقعیت مکانی | DC بدون براش، درایو مغناطیسی | مجموعه های پمپ N 1 |
| CDU در ردیف | 200 کیلووات – 2.6 مگاوات | چند رک، سازمانی، HPC | گریز از مرکز / VFD کنترل می شود | 2×50٪ یا N 1 |
| لغزش متمرکز | 2.5 مگاوات - 8 مگاوات | هایپر مقیاس، کل سالن های داده | سانتریفیوژ High-HP، Danfoss VFD | مسیرهای اولیه 2N یا دوگانه |

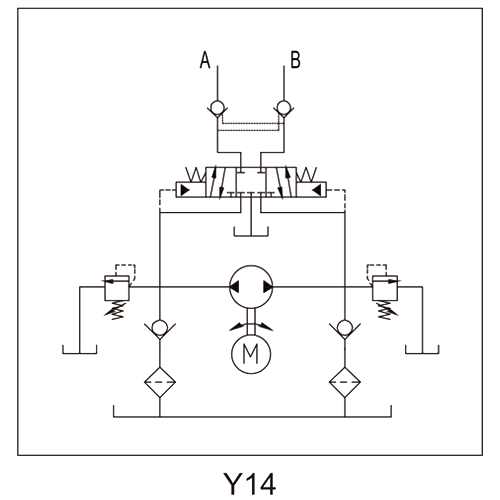

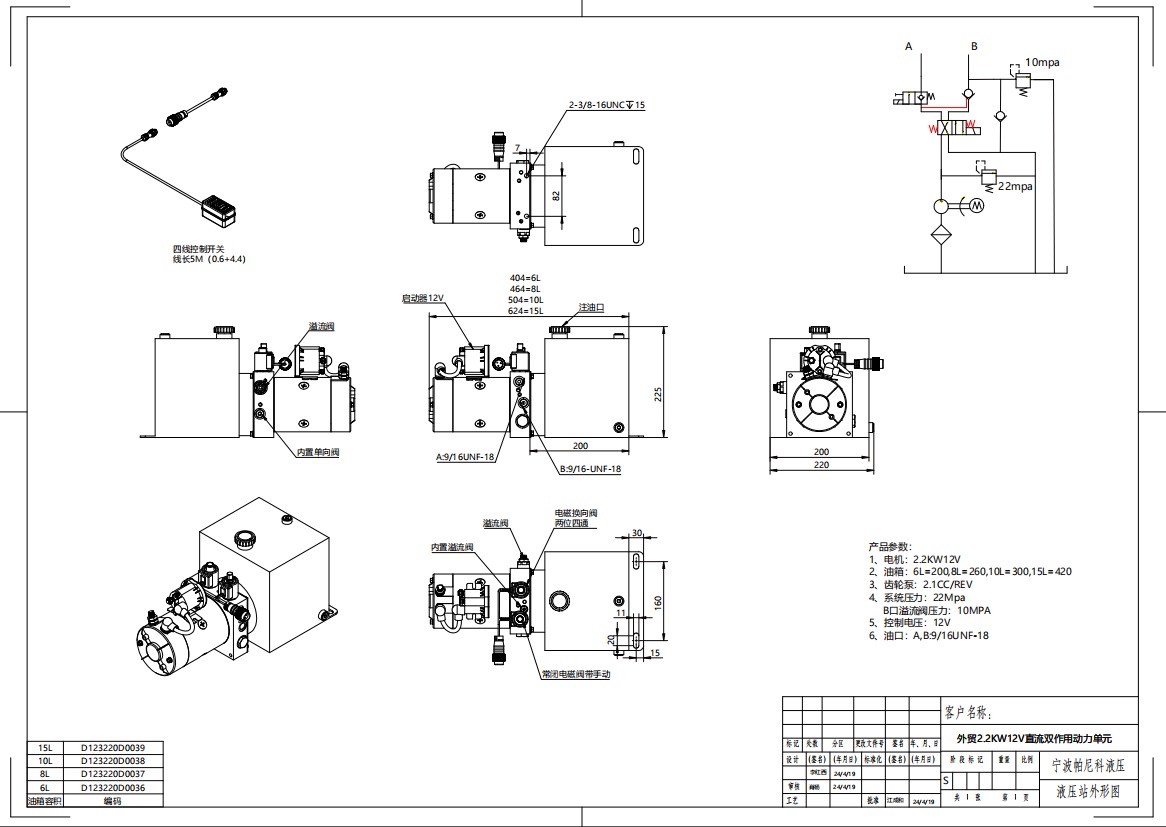

انتخاب واحد برق هیدرولیک DC برای سیستم های خنک کننده CDU
انتخاب واحد برق هیدرولیک DC مناسب برای یک برنامه خنک کننده CDU شامل متعادل کردن پنج پارامتر مرتبط با هم است: سرعت جریان، فشار سر، راندمان موتور، محدودیت های نویز، و سازگاری خنک کننده. اشتباه گرفتن هر یک از این موارد می تواند زمان کارکرد سیستم را به خطر بیندازد یا فرسودگی قطعات را تسریع کند.
01
الزامات نرخ جریان
سرعت جریان در حلقه های ثانویه CDU توسط بار حرارتی و افزایش دمای مجاز در سراسر صفحات سرد تعیین می شود. یک نقطه طراحی مشترک یک دیفرانسیل دمایی 10-12 K (deltaT) در سمت ثانویه است. برای یک قفسه 200 کیلوواتی در 10 کلوین دلتا با استفاده از آب (گرمای ویژه ~ 4.18 کیلوژول/کیلوگرم · کلوین)، دبی مورد نیاز تقریباً 4.8 لیتر در ثانیه یا 288 لیتر در دقیقه است. مجموعه واحدهای برق هیدرولیک DC درون رک از پاناسونیک به 70 لیتر در دقیقه در هر پمپ می رسد. سه واحد به صورت موازی 210 لیتر در دقیقه برای یک قفسه تکی تولید می کنند - برای رک های تا حدود 150 کیلو وات در دلتا 10 K کافی است.
02
صفحات سرد فشار سر و میکروکانال
صفحات سرد GPU میکروکانالی مدرن افت فشار قابل توجهی را ایجاد می کنند - اغلب 0.5 تا 1.5 بار در هر صفحه سرد - و یک منیفولد رک کامل که جریان را بین 8 تا 16 صفحه سرد توزیع می کند می تواند 3 تا 5 بار هد موجود از واحد برق هیدرولیک DC را طلب کند. هیدرولیک پمپ Vortex (توربین احیا کننده) ذاتاً هد بالا را در جریان متوسط ارائه می دهد، به همین دلیل است که آنها به گزینه اصلی برای کاربردهای حلقه ثانویه CDU تبدیل شده اند. برای جلوگیری از ارتعاشات ناشی از جریان در سازههای مسی صفحه سرد، سطوح ضربان باید زیر 2 درصد پیک به پیک باقی بماند.
03
راندمان موتور و کنترل سرعت متغیر
یک موتور DC بدون جاروبک با راندمان بالا که یک پروانه جفت شده مغناطیسی را به حرکت در می آورد، می تواند به بازده موتور 85 تا 92 درصد در محدوده سرعت عملیاتی برسد. ادغام VFD مصرف انرژی پمپ را 30 تا 50 درصد در طول دوره های بار جزئی در مقایسه با عملکرد با سرعت ثابت کاهش می دهد. پلتفرم Moog's CoreMotion از عملکرد 12 ولت DC، 48 ولت DC و 230/240 ولت AC از بدنه پمپ فیزیکی یکسان پشتیبانی می کند - یک مزیت در انتقال امکانات به توزیع برق رک 48 ولت، که در محیط های مقیاس بزرگ در حال تبدیل شدن به استاندارد است.
04
نویز و لرزش
CDU های ردیفی و درون رک در سالن های داده نصب می شوند که در آن انتشارات صوتی بر شرایط کاری تکنسین تأثیر می گذارد. واحدهای برق هیدرولیک DC با محرک مغناطیسی با ساختار بدون سیل به طور قابل توجهی بی صداتر از پمپ دنده ای یا پمپ پره ای هستند زیرا هیچ تماس فلز روی فلز در مسیر سیال وجود ندارد. چندین تولیدکننده CDU (از جمله TOPSFLO) سطوح نویز کمتر از 45 dB(A) را در جریان نامی ذکر میکنند - امکان استقرار در محیطهای با کاربری مختلط یا محیطهای مجاور اداری که در آن واحدهای خنککننده هوا مبتنی بر CRAC غیرقابل قبول هستند.
05
سازگاری مایع خنک کننده
اکثر حلقههای ثانویه CDU از آب دیونیزه شده یا مخلوط پروپیلن گلیکول-آب (معمولاً PG25 - 25٪ پروپیلن گلیکول حجمی) برای محافظت در برابر یخ زدگی استفاده میکنند. قطعات خیس شده باید فولاد ضد زنگ 316 لیتری یا EPDM/PTFE مهر و موم شده باشند تا در برابر خوردگی مقاومت کنند. برخی از ثانویه های خنک کننده غوطه وری از هیدروکربن های مصنوعی یا سیالات فلوئوردار با ویسکوزیته در محدوده 5-15 cP در دمای عملیاتی استفاده می کنند. اینها نیاز به هیدرولیک پمپ دارند که برای سیالات با چگالی کمتر و کشش سطحی پایینتر طراحی شده است و در صورت وجود، رتبه موتور واحد قدرت هیدرولیک DC باید با دسته اشتعال پذیری سیال مطابقت داشته باشد.
داده های رشد بازار و صنعت خنک کننده CDU
اعداد پشت پذیرش خنک کننده CDU منعکس کننده یک تغییر ساختاری در نحوه ساخت و راه اندازی مراکز داده است. طبق تحقیقات بازار اینتل (2025)، بازار جهانی CDU با قدرت بالا ارزش گذاری شد 414 میلیون دلار در سال 2024 و پیش بینی می شود تا سال 2032 به 1.824 میلیارد دلار برسد که نشان دهنده نرخ رشد مرکب سالانه 23.5٪ است. بخش فرامقیاس 77 درصد از سهم بازار را در سال 2025 به خود اختصاص داد و تأیید می کند که بزرگترین ارائه دهندگان ابر نیروی اصلی پشت تقاضای CDU هستند.
پذیرش رانندگی با تراکم رک
ارتباط بین چگالی توان رک و ضرورت CDU مستقیم است. دادههای انجمن مدیریت عملیات رایانهای (AFCOM) گزارش مرکز داده وضعیت 2024 نشان میدهد که میانگین چگالی رک از 6.1 کیلووات در هر رک در سال 2017 به 12.0 کیلووات در هر رک در سال 2024 رسیده است. گزارش 2024 Omdia پروژههای پروژهها را نشان میدهد که تراکم متوسط رک به 20 کیلووات در هر رک رسیده است. بسیار فراتر از این منحنی: راهنمای صنعت Aulank Pump در سال 2026، قفسههای بیش از 130 کیلووات را برای استقرار NVIDIA Blackwell GB200/GB300 مستند میکند، و برخی پیکربندیها از 250 کیلووات در هر رک فراتر میروند. در این سطوح، خنک کننده هوا صرفاً ناکارآمد نیست - از نظر فیزیکی نیز ناکافی است.
55 درصد از متخصصان مرکز داده که رشد مداوم تراکم را پیشبینی میکنند (نظرسنجی مؤسسه Uptime در سال 2024، 721 پاسخدهنده) حدس و گمان نمیزنند. آنها روندی را ثبت می کنند که قبلاً در نقشه های راه تراشه قابل مشاهده است. شتابدهندههای نسل بعدی NVIDIA ارقام TDP بیش از 700 وات در هر تراشه را منتشر کردهاند، و سینیهای کامل 8 GPU با قدرت بالای 6 کیلووات در شاسی که 6U فضای رک را اشغال میکند - بیش از 1 کیلووات در هر واحد رک قبل از ذخیرهسازی، شبکه یا تلفات اضافی منبع تغذیه اضافه شده است.
منبع: AFCOM State of the Data Center 2024; راهنمای انتخاب پمپ Aulank 2026 CDU
راندمان خنک کننده CDU: ضربه PUE و ساعات خنک کننده رایگان
یکی از قانعکنندهترین دلایل برای استقرار خنککننده CDU در کنار یک واحد برق هیدرولیک DC که به خوبی انتخاب شده است، بهبود قابل اندازهگیری در اثربخشی مصرف برق (PUE) است. PUE نسبت کل توان تأسیسات به توان تجهیزات فناوری اطلاعات است. یک PUE 1.0 عالی است، در حالی که یک سیستم معمولی خنک کننده هوا 1.4-1.8 را اجرا می کند. بر اساس داده های منتشر شده از فروشندگان عمده CDU از جمله Vertiv و nVent، تاسیسات خنک کننده مایع با نصب بهینه CDU به طور منظم مقادیر PUE 1.1-1.2 را به دست می آورند.
خنک کننده با آب گرم و خنک کننده رایگان طولانی مدت
مبدلهای حرارتی صفحهای کلاس AT3 که در پلتفرمهای CDU پیشرو (از جمله سری ECDU DCX) استفاده میشوند، دمای نزدیکتر را نسبت به طرحهای معمولی امکانپذیر میکنند، و اجازه میدهند آب منبع تا 45 درجه سانتیگراد گرم باشد در حالی که همچنان گرما را از حلقههای ثانویه که در دمای 35 تا 40 درجه سانتیگراد کار میکنند حذف میکنند. این مهم است زیرا تعداد ساعاتی را در سال افزایش می دهد که در طی آن a کولر خشک یا برج خنک کننده می تواند گرما را بدون استفاده از چیلر دفع کند - به اصطلاح ساعات خنک کننده رایگان. در یک آب و هوای معتدل، یک سیستم CDU با درجه حرارت 45 درجه سانتیگراد میتواند 6000 تا 8000 ساعت در سال بدون چیلر کار کند، در مقایسه با تقریباً 2000 ساعت برای یک سیستم آب سرد معمولی که نیاز به آب تامینی 7 درجه سانتیگراد دارد (مستندات DCX ECDU، 2026).
ادغام بازیابی حرارت
برخی از پلتفرم های خنک کننده CDU با یکپارچه سازی سومین مبدل حرارتی یا پمپ حرارتی برای افزایش دمای گرمای بازیافتی برای استفاده در سیستم های گرمایش منطقه ای یا ساختمان های HVAC یک قدم فراتر می روند. مستندات CDU WKM-Michel سیستمهایی را توصیف میکند که قادر به تولید دمای خروجی مناسب برای شبکههای گرمایش با دمای پایین، با فناوری پمپ حرارتی اختیاری برای افزایش بیشتر سطح دما هستند. این مرکز داده را از یک منبع گرمای خالص به یک تامینکننده انرژی جزئی تبدیل میکند - خط سیری که با دستورالعملهای پایداری اتحادیه اروپا همراستا است که مراکز داده بالاتر از آستانههای قدرت مشخص را ملزم میکند تا گزارش دهند و به تدریج تخلیه گرمای زباله را کاهش دهند.
فیلتر جریان جانبی و طول عمر سیال
یک فاکتور بازده ثانویه که اغلب در هنگام انتخاب CDU وزن کمتری دارد، تمیزی مایع خنک کننده است. ذرات بالاتر از 10 میکرون می توانند سطوح صفحه سرد میکروکانال را ثبت کنند و مقاومت حرارتی را در طول زمان افزایش دهند. پلتفرمهای CDU با فیلتر تزریق مداوم جریان جانبی - همانطور که در طرحهای اسکید متمرکز Super Integrated Technology استفاده میشود - تعداد ذرات را بدون نیاز به خاموش کردن سیستم برای تغییر فیلتر پایین نگه میدارند. کاهش در نتیجه کاهش مقاومت حرارتی، فاصله بین تعویض صفحه سرد را افزایش می دهد و ضرایب انتقال حرارت طراحی شده را در طول چرخه عمر سرور حفظ می کند.
ملاحظات نصب و راه اندازی خنک کننده CDU
حتی یک سیستم CDU که به خوبی مشخص شده باشد، اگر نصب و راه اندازی ترتیب صحیحی را دنبال نکند، عملکرد ضعیفی خواهد داشت. رایجترین خطاهایی که در استقرار میدانی مشاهده میشود شامل ورود هوا در حلقه ثانویه، نقطه تنظیم نادرست نقطه شبنم، و راهاندازی ناکافی پارامترهای VFD واحد برق هیدرولیک DC است.
فلاشینگ و تصفیه هوا
حلقه ثانویه باید با خنک کننده مشخص شده (معمولاً آب دیونیزه شده با مقاومت اندازه گیری شده بالای 0.5 MΩ·cm) قبل از اتصال صفحات سرد شسته شود. حبابهای هوا در میکروکانالهای صفحه سرد، نقاط داغ ایجاد میکنند و میتوانند باعث جوش موضعی شوند، حتی زمانی که مایع خنککننده حجیم بسیار کمتر از دمای اشباع باشد. نقاط تهویه خودکار باید در تمام نقاط مرتفع منیفولد نصب شوند و درگاه هواکش CDU باید در حین پر کردن چرخه شود. پلتفرمهای CDU از پیش لولهشده مانند مدل DCX ECDU Entry شامل سربرگهای عرضه/بازگشت داخلی با نقاط هواگیری یکپارچه هستند که میتوانند کار لولهکشی در محل را تا 60 درصد در مقایسه با ساختهای قطعه به جزء کاهش دهند.
راه اندازی نقطه تنظیم نقطه شبنم
الگوریتم مدیریت نقطه شبنم کنترلر CDU، دما و رطوبت نسبی را از حسگرهای داخل سالن داده می گیرد و کف دمای منبع خنک کننده را محاسبه می کند. اگر سالن داده در دمای 24 درجه سانتیگراد و رطوبت نسبی 45 درصد کار کند، نقطه شبنم تقریباً 11.5 درجه سانتیگراد است و CDU باید منبع ثانویه را بالای 13 درجه سانتیگراد با حاشیه ایمنی مناسب حفظ کند. خطاها در قرارگیری حسگر - برای مثال، قرار دادن حسگر رطوبت در نزدیکی جریان هوای کاشی سوراخدار به جای جریان هوای برگشتی - منجر به هشدارهای مداوم یا بدتر از آن، رویدادهای تراکم ناشناخته میشود.
تنظیم VFD واحد برق هیدرولیک DC
درایو فرکانس متغیر که واحد برق هیدرولیک DC CDU را کنترل می کند باید با منحنی هیدرولیک واقعی حلقه ثانویه نصب شده تنظیم شود. تنظیمات بیش از حد سرعت باعث فشار بیش از حد در ورودی های صفحه سرد می شود و خطر اکستروژن آب بند یا آسیب کانکتور را به همراه دارد. تنظیمات کمتر از سرعت جریان را کاهش می دهد و اجازه می دهد دمای تراشه در اوج بار کاری افزایش یابد. بیشتر پروتکلهای راهاندازی CDU شامل ثبت سرعت پمپ، فشار دیفرانسیل، و دمای ورودی/خروجی در چندین نقطه عملیاتی و تأیید اینکه انتقال حرارت محاسبهشده با نقطه طراحی حرارتی سرور در محدوده 5±% مطابقت دارد، میباشد.
تست افزونگی
قبل از اینکه سیستم خنک کننده CDU را عملیاتی کنید، هر مجموعه پمپ اضافی باید به صورت مجزا اجرا شود. برای پیکربندی های N 1، پمپ اولیه خاموش می شود در حالی که تأیید می شود که واحد آماده به کار در مدت زمان تعویض خودکار (معمولاً کمتر از 3 ثانیه) شروع به کار می کند و اینکه دمای منبع صفحه سرد در طول انتقال از نقطه تنظیم سفر تجاوز نمی کند. برای پیکربندیهای 2N، هر دو قطار به طور همزمان اجرا میشوند تا توزیع متعادل جریان را در منیفولد تأیید کنند، سپس هر قطار به نوبه خود ایزوله میشود.
روش های خنک کننده CDU در مقابل روش های خنک کننده مایع جایگزین
خنککننده مستقیم به تراشه مبتنی بر CDU، گستردهترین شکل خنککننده مایع در مراکز داده است، اما در کنار مبدلهای حرارتی درب عقب (RDHx)، غوطهوری تک فاز و غوطهوری دو فاز وجود دارد. هر کدام نقش متفاوتی دارند و الزامات واحد برق هیدرولیک DC در هر رویکرد به طور قابل توجهی متفاوت است.
مقایسه فن آوری خنک کننده مایع برای برنامه های مرکز داده (2025-2026) | Technology | نرخ جذب حرارت | اصلاح سرور مورد نیاز است | نقش واحد هیدرولیک DC | حداکثر قدرت رک پشتیبانی می شود |
| CDU مستقیم به تراشه | 60-80٪ گرمای قفسه | صفحات سرد روی CPU/GPU مورد نیاز است | درایور حلقه ثانویه اولیه | 250 کیلو وات |
| مبدل حرارتی درب عقب (RDHx) | 40 تا 60 درصد گرمای قفسه | بدون تغییر سرور | گردش آب تاسیسات | ~60 کیلو وات (محدودیت هوا) |
| غوطه وری تک فاز | تا 98% گرمای قفسه | تخته های لخت در مخزن دی الکتریک | پمپ گردش دی الکتریک | 300 کیلو وات |
| غوطه وری دو فاز | تا 98% گرمای قفسه | تخته های لخت در مایع در حال جوش | پمپ آرایش/معمولا کم کار | 500 کیلو وات |
دلیل اینکه خنک کننده مستقیم به تراشه CDU بر روی استقرارهای فعلی با وجود جذب تنها 60 تا 80 درصد گرمای رک (حرارت باقیمانده از طریق جابجایی از اجزای غیر مایع خنک شونده مانند DIMM، ذخیره سازی و منابع تغذیه توسط هوای اضافی کنترل می شود) تسلط دارد) ترکیبی از سازگاری سرور و آشنایی عملیاتی است. برخلاف سیستمهای غوطهوری، رکهای خنکشده با CDU، شاسی سرور استاندارد، روشهای تعمیر و نگهداری استاندارد، و پوشش ضمانت استاندارد از OEMهای سرور را حفظ میکنند - عاملی مهم برای خریداران سازمانی با پایههای نصبشده بزرگ.
تعمیر و نگهداری سیستم های خنک کننده CDU و واحدهای برق هیدرولیک DC
یک سیستم خنککننده CDU که به خوبی طراحی شده است که یک واحد برق هیدرولیک DC با اندازه مناسب اجرا میکند، میتواند برای سالها با کمترین مداخله کار کند، اما یک برنامه تعمیر و نگهداری پیشگیرانه ساختاریافته برای جلوگیری از توقف برنامهریزی نشده ضروری است.
- بررسی مقاومت مایع خنک کننده (ماهانه): آب دیونیزه شده به آرامی آلودگی یونی را از دیواره های لوله و مواد صفحه سرد می گیرد. افت مقاومت به زیر 0.1 MΩ·cm نشان می دهد که کارتریج رزین بستر مخلوط نیاز به تعویض دارد. استفاده از خنک کننده با مقاومت کم، خوردگی گالوانیکی را در کانال های صفحه سرد آلومینیومی تسریع می کند.
- بازرسی کارتریج فیلتر (سه ماهه): فیلترهای جریان جانبی با درجه بندی 0.2 تا 10 میکرون ذرات را با سرعتی متناسب با سرعت حلقه و سطح لوله جمع می کنند. اکثر پلت فرم های CDU دارای نشانگر فشار تفاضلی در سراسر محفظه فیلتر هستند. افزایش بیش از آستانه سازنده (معمولا 0.3-0.5 بار) توصیه تغییر را ایجاد می کند. پلتفرمهای دارای محفظه فیلتر دوگانه امکان تغییر را بدون وقفه در جریان حلقه ثانویه فراهم میکنند.
- آنالیز ارتعاش یاتاقان پمپ (نیمه سالانه): حتی واحدهای برق هیدرولیک DC بدون درایو مغناطیسی دارای یاتاقان هایی در محور پروانه هستند که در طول زمان فرسوده می شوند. تجزیه و تحلیل ارتعاش با استفاده از یک شتابسنج قرار داده شده بر روی بدنه پمپ میتواند سایش یاتاقانهای در حال توسعه را 3 تا 6 ماه قبل از خرابی تشخیص دهد - زمان کافی برای برنامهریزی تعویض برنامهریزیشده بدون خاموش شدن اضطراری. پلت فرم کنترل ECDU DCX روند جریان و ارتعاش موتور را به طور مداوم ثبت می کند و از طریق رابط BMS خود هشدارهای پیش بینی تعمیر و نگهداری را نشان می دهد.
- ارزیابی رسوب مبدل حرارتی (سالانه): سطح سمت اولیه (آب تاسیسات) مبدل حرارتی صفحه ای محتمل ترین مکان برای رسوبات رسوب است، به ویژه در مناطقی که آب تاسیسات دارای سختی یا محتوای بیولوژیکی بالا است. آزمایش عملکرد حرارتی سالانه - مقایسه نرخ واقعی انتقال حرارت در شرایط جریان و دمای اندازهگیری شده در برابر منحنی طراحی - رسوب را قبل از کاهش دمای منبع ثانویه شناسایی میکند.
- بازرسی بصری صفحه سرد (در رفرش سرور): هنگامی که سرورها تعویض یا ارتقاء می یابند، صفحات سرد باید به صورت بصری از نظر سوراخ شدن خوردگی، امتیازدهی یا اکستروژن اورینگ در اتصالات قطع سریع بازرسی شوند. اسناد CDU Eaton خاطرنشان میکند که قطعکردن سریع Blind-mate با اتصالات چرخشی 360 درجه، نیروی وارد شده در حین اتصال و قطع را به حداقل میرساند و آسیبهای اورینگ را کاهش میدهد – اما بازرسی همچنان ضروری است.
آینده خنک سازی CDU: روندهایی که نسل بعدی را شکل می دهند
چندین روند فناوری همگرا نحوه تکامل سیستم های خنک کننده CDU و واحدهای برق هیدرولیک DC آنها را تا اواخر دهه 2020 شکل می دهند. درک این جهتها به برنامهریزان مرکز داده کمک میکند تا تصمیمات خریدی اتخاذ کنند که با نسلهای زیرساختی آینده سازگار باقی بماند.
معماری برق 48 ولت DC
از آنجایی که امکانات فوق مقیاس توزیع رک 48 ولت DC را برای کاهش تلفات مس اتخاذ میکنند، مجموعههای پمپ CDU در حال طراحی مجدد هستند تا به صورت بومی در 48 ولت کار کنند. این امر واحد منبع تغذیه AC را از معماری الکتریکی CDU حذف می کند و تلفات تبدیل را کاهش می دهد و تعمیر و نگهداری را ساده می کند. مستندات Moog's CoreMotion قبلاً 48 ولت DC را به عنوان ولتاژ عملیاتی پشتیبانی شده فهرست کرده است.
کنترل جریان مبتنی بر هوش مصنوعی
پلتفرمهای کنترل CDU نسل بعدی، الگوریتمهای یادگیری ماشینی را ادغام میکنند که تقاضای خنککننده را بر اساس نوع بار کاری پیشبینی میکنند - برای مثال، تمایز بین آموزش هوش مصنوعی با شدت چند برابری ماتریس (قدرت پیک پایدار) و ارائه استنتاج (بسیار متغیر، بار سنگین انفجاری). با توجه به دادههای میدانی اولیه از استقرار در مقیاس فوقالعاده، تنظیم جریان پیشبینیکننده، انرژی پمپ را 20 تا 40 درصد در مقایسه با حلقههای کنترل متناسب-انتگرال واکنشی کاهش میدهد.
زیرساخت اتصال سریع استاندارد شده
پروژه محاسبات باز (OCP) و کنسرسیوم های صنعتی معادل آن، استانداردسازی نقاط اتصال منیفولد CDU را انجام می دهند و صفحات سرد چند فروشنده را قادر می سازند تا بدون اتصالات سفارشی به یک CDU متصل شوند. Eaton ROL4000، با الهام از مشخصات نسل پنجم OCP Project Deschutes، نشان می دهد که چگونه پروفیل های اتصال استاندارد می توانند بارهای خنک کننده 2 مگاواتی را در دمای نزدیک به 3 درجه سانتی گراد ارائه دهند - که فقط با مبدل های حرارتی کلاس AT3 و خروجی واحد برق هیدرولیک DC دقیقاً کنترل شده قابل دستیابی است.
بازیابی حرارت یکپارچه به عنوان استاندارد
فشار نظارتی، به ویژه در اروپا، ادغام مفاد بازیابی گرما را در مشخصات پایه CDU تسریع می کند. مجموعه فعلی CDU WKM-Michel شامل یک پورت مبدل حرارتی با گزینه کارخانه برای استخراج گرمای اتلاف است، با یک استراتژی کنترلی که تضمین میکند عملکرد خنککننده اولویت مطلق هیدرولیکی را نسبت به توان بازیابی گرما دارد. توانایی تغذیه شبکههای گرمایش محلی از گرمای رد مرکز داده از یک گزینه ممتاز به یک ویژگی استاندارد در نسخههای پلتفرم 2025-2026 در حال حرکت است.
سوالات متداول در مورد خنک کننده CDU
تفاوت بین یک واحد CDU و یک واحد CRAC چیست؟
یک واحد تهویه مطبوع اتاق کامپیوتر (CRAC) از مبرد یا آب سرد برای خنک کردن هوای چرخشی داخل سالن داده استفاده می کند. CDU یک سیستم مبدل حرارتی مایع به مایع است که خنک کننده را مستقیماً از طریق صفحات سرد یا منیفولدها به سخت افزار IT توزیع می کند. CDUها از نظر حرارتی برای کاربردهای با چگالی بالا بسیار کارآمدتر هستند اما به سازگاری صفحه سرد سمت سرور نیاز دارند. واحدهای CRAC با سرورهای استاندارد اصلاح نشده کار می کنند و به عنوان خنک کننده تکمیلی برای تاسیسات CDU که 60 تا 80 درصد گرمای رک را به صورت مایع جذب می کنند، باقی می مانند و مقداری گرمای باقیمانده برای حذف هوا باقی می مانند.
چگونه یک واحد برق هیدرولیک DC با یک پمپ AC استاندارد در کاربردهای CDU متفاوت است؟
واحد برق هیدرولیک DC از یک موتور DC بدون جاروبک با کموتاسیون الکترونیکی، ارائه کنترل سرعت متغیر، راندمان بالاتر در بار جزئی، انتشار آکوستیک کمتر، و سازگاری با اتوبوس های توزیع برق DC (12 ولت یا 48 ولت) استفاده می کند. یک پمپ AC استاندارد با سرعت ثابت (یا با یک VFD خارجی جداگانه کار می کند)، به منبع تغذیه AC نیاز دارد و تلفات بی باری بیشتری دارد. برای کاربردهای CDU درون رک که در آن فضا و توان به شدت محدود است و بارهای کاری متغیر نیاز به جریان تطبیقی دارند، واحدهای برق هیدرولیک DC اکنون انتخاب پیشفرض در میان تولیدکنندگان پیشرو از جمله Panasonic، Moog و TOPSFLO هستند.
چه خنک کننده ای باید در حلقه ثانویه CDU استفاده شود؟
رایج ترین انتخاب، آب دیونیزه شده با مقاومت بالای 0.5 MΩ·cm است. برای تأسیساتی که دمای محیط می تواند به کمتر از 10 درجه سانتی گراد برسد (خنک کننده در فضای باز، مکان های لبه)، از مخلوط پروپیلن گلیکول-آب با 25 تا 30 درصد حجمی گلیکول (PG25 یا PG30) برای محافظت در برابر یخ زدگی استفاده می شود. پروپیلن گلیکول ظرفیت گرمایی ویژه را اندکی کاهش می دهد و ویسکوزیته را افزایش می دهد، که هر دو انرژی پمپاژ مورد نیاز برای یک بار حرارتی معین را افزایش می دهند - عاملی که باید در اندازه گیری واحد برق هیدرولیک DC در نظر گرفته شود. بسته های بازدارنده که به طور خاص برای سازگاری با صفحه سرد آلومینیوم و مس فرموله شده اند باید استفاده شوند و pH سیستم باید بین 7.0 و 8.5 حفظ شود.
آیا خنک کننده CDU را می توان در یک مرکز داده موجود با هوا خنک نصب کرد؟
بله، اما پیچیدگی عملی بستگی به این دارد که آیا آب تأسیسات از قبل در فضای سفید موجود است یا خیر. اگر بالابرهای آب سرد به اتاق مکانیکی ختم میشوند اما نه در کف سالن داده، CDUهای ردیفی متصل شده از طریق مجموعههای شلنگ انعطافپذیر کمترین مسیر را ایجاد میکنند. واحدهای CRAC می توانند برای حذف گرمای باقیمانده عملیاتی باقی بمانند در حالی که پوشش CDU رک به رک گسترش می یابد. پلتفرمهای CDU ردیفی فشرده بهطور خاص با در نظر گرفتن این مورد استفاده از فیلد قهوهای طراحی شدهاند - برای مثال DCX HYDRO CDU 12 بهعنوان مناسب برای "هر محیط اتاق داده با قرارگیری در ردیف یا راهرو فنی" توصیف میشود. کار لوله کشی متغیر هزینه غالب است. پلتفرمهای CDU از پیش لولهشده که شامل سربرگهای عرضه/بازگشت و نقاط خروج هوا هستند، میتوانند زمان نصب را به میزان قابل توجهی کاهش دهند.
چه سطح افزونگی برای سیستم های خنک کننده CDU مناسب است؟
سطح افزونگی مناسب منعکس کننده نیازهای گسترده تر مرکز داده است. استقرارهای معادل سطح III (99.982٪ زمان کار) معمولاً از افزونگی پمپ N 1 در هر CDU، همراه با شیرهای جداسازی منیفولد استفاده می کنند که به CDU اجازه می دهد بدون وقفه در جریان به قفسه های مجاور آفلاین شود. استقرارهای معادل ردیف IV از معماری 2N استفاده می کنند - دو قطار CDU مستقل که هر کدام به اندازه ای هستند که 100٪ بار حرارتی رک را تحمل می کنند، با تعویض خودکار در هنگام خرابی یا تعمیر پمپ. برای محیطهای آموزش هوش مصنوعی در مقیاس بزرگ که حتی کوتاهمدت درگیری حرارتی زمان تکمیل کار را در هزاران پردازنده گرافیکی کاهش میدهد، معماری 2N با وجود هزینه سرمایه اضافی استاندارد است.
خنک کننده CDU چگونه بر PUE در مقایسه با خنک کننده هوا تأثیر می گذارد؟
یک سیستم خنک کننده CDU که به خوبی راه اندازی شده است که با مبدل های حرارتی سازگار با آب گرم و یک واحد برق هیدرولیک DC بهینه تنظیم شده است، معمولاً PUE تسهیلات را از محدوده 1.4-1.8 معمولی تاسیسات قدیمی با هوا خنک به 1.1-1.2 کاهش می دهد. این بهبود از سه منبع حاصل میشود: حذف کنترلکنندههای هوای اتاق کامپیوتری پر انرژی، افزایش ساعات خنککننده آزاد (عملکرد چیلر خاموش) که با دمای مجاز آب منبع بالاتر فعال میشود، و کاهش قدرت فن تجهیزات فناوری اطلاعات، زیرا CPUها و GPUهای خنکشونده با مایع دیگر نیازی به جریان هوای یکسان برای دفع گرما ندارند. برخی از اپراتورهای مقیاس بزرگ، مقادیر PUE را برای تاسیسات جدید خنکشده با مایع در آب و هوای معتدل به 1.05 نزدیک میکنند.
طول عمر معمول یک سیستم خنک کننده CDU چقدر است؟
مبدلهای حرارتی صفحهای و لولههای منیفولد در سیستمهای CDU برای 15 تا 20 سال عمر مفید در شرایط عملیاتی عادی طراحی شدهاند، با این فرض که شیمی خنککننده حفظ شده و فشار سیستم در محدودههای طراحی باقی میماند. قطعاتی که به احتمال زیاد نیاز به تعویض زودتر دارند، مجموعههای پمپ (معمولاً 5 تا 8 سال عمر باربری برای واحدهای برق هیدرولیک DC با محرک مغناطیسی، قابل تمدید با تعمیر و نگهداری پیشبینیشده) و مهر و موم الاستومری در اتصالات قطع سریع (2 تا 5 سال بسته به فرکانس اتصال) هستند. الکترونیک کنترل و ماژولهای حسگر معمولاً 3 تا 5 سال ضمانت دارند و ممکن است نیاز به تعویض در یک چرخه 7 تا 10 ساله داشته باشند زیرا پشتیبانی سیستمافزار برای نسلهای پلتفرم قدیمیتر به پایان میرسد.
یک CDU برای یک رک سرور AI 100 کیلوواتی به چه نرخ جریانی نیاز دارد؟
برای یک قفسه 100 کیلوواتی با اختلاف دمای 10 کلوین در سمت ثانویه با استفاده از آب به عنوان خنک کننده، جریان جرمی مورد نیاز تقریباً 2.4 کیلوگرم بر ثانیه یا 144 لیتر در دقیقه است. افزودن یک حاشیه ایمنی 15% برای تلفات توزیع جریان در منیفولد، مشخصات واحد برق هیدرولیک DC را به تقریبا 165 لیتر در دقیقه در خروجی CDU می رساند. در هد طراحی 3 بار (با در نظر گرفتن افت فشار صفحه سرد و منیفولد)، این با نیاز به توان هیدرولیک پمپ تقریباً 820 وات مطابقت دارد. با راندمان واحد برق هیدرولیک DC 65-75٪، ورودی الکتریکی به مجموعه پمپ تقریباً 1.1-1.3 کیلو وات است - یعنی کمتر از 1. بار IT را تأیید می کند. سربار پمپاژ خنک کننده در مقایسه با مزیت حرارتی آن ناچیز است.
