نحوه خواندن شماتیک های هیدرولیک: راهنمای کامل

آنچه ابتدا باید بدانید: خواندن طرحواره های هیدرولیک یک مهارت قابل یادگیری است

خواندن شماتیک های هیدرولیک آنقدرها که به نظر می رسد پیچیده نیست. هنگامی که متوجه شدید که هر نماد یک جزء فیزیکی و هر خط نشان دهنده یک مسیر سیال است، نمودار شروع به بیان یک داستان مکانیکی واضح می کند. نکته کلیدی یادگیری کتابخانه نماد ISO 1219، درک قراردادهای جهت جریان، و تشخیص چگونگی واحد برق هیدرولیک (HپU) کل مدار را لنگر می اندازد. اکثر تکنسین ها در چند هفته پس از تمرین متمرکز در خواندن شماتیک های استاندارد مهارت پیدا می کنند.

این راهنما با توجه ویژه به اجزایی که اغلب در ماشین‌آلات صنعتی، تجهیزات متحرک و سیستم‌های دریایی با آن‌ها مواجه می‌شوید، از شناسایی نمادهای اولیه گرفته تا خواندن مدارهای چند محرک پیچیده می‌پردازد. چه یک تکنسین تعمیر و نگهداری، یک مهندس طراحی یا یک اپراتور ماشین باشید که سعی در عیب یابی یک عیب دارید، درک نحوه خواندن این نمودارها یکی از کاربردی ترین مهارت هایی است که می توانید توسعه دهید.

بنیاد: درک اینکه یک شماتیک هیدرولیک در واقع چه چیزی را نشان می دهد

شماتیک هیدرولیک یک نمودار نمادین است که نشان می دهد اجزای هیدرولیک چگونه به هم متصل شده اند و سیال چگونه در یک سیستم جریان می یابد. مکان فیزیکی اجزا، اندازه واقعی آنها، یا مسیر لوله ها و شیلنگ ها در فضا را نشان نمی دهد. چیزی که نشان می دهد رابطه منطقی بین اجزا و توالی یا شرایطی است که تحت آن سیال از یک نقطه به نقطه دیگر حرکت می کند.

به آن مانند یک نمودار سیم کشی الکتریکی فکر کنید. نمودار سیم کشی به شما نمی گوید که یک سیم به طور فیزیکی از یک دیوار عبور می کند، اما دقیقاً به شما می گوید که کدام ترمینال به کدام قطعه وصل می شود و تحت چه شرایط سوئیچینگ جریان جریان می یابد. یک شماتیک هیدرولیک بر اساس همان منطق عمل می کند، اما برای سیال تحت فشار به جای برق.

اکثر شماتیک های هیدرولیک به دنبال آن هستند ISO 1219-1 (سیستم ها و اجزای قدرت سیال - نمادهای گرافیکی) یا در آمریکای شمالی، الفNSI/NافPA T3.25. این دو استاندارد اکثر نمادها را به اشتراک می گذارند اما در چند قرارداد با هم تفاوت دارند. تجهیزات صنعتی که در سطح جهانی فروخته می شوند تقریباً همیشه از ISO 1219 استفاده می کنند. دانستن اینکه یک شماتیک از کدام استاندارد پیروی می کند، هنگام جستجوی نمادهای ناآشنا در زمان صرفه جویی می کند.

سه دسته از خطوطی که خواهید دید

• خطوط جامد - خطوط فشار و برگشت اصلی که سیال کار را در شرایط عملیاتی عادی حمل می کنند
• خطوط شکسته - خطوط پایلوت، خطوط تخلیه، و خطوط سیگنال کنترلی که حامل سیال کم حجم یا کم فشار هستند که برای کارکرد شیرها استفاده می شود.
• خطوط نقطه چین یا نقطه چین - مرزهای محفظه ای که چندین جزء را در یک مجموعه واحد مانند یک بلوک منیفولد شیر یا یک واحد برق هیدرولیک کامل گروه بندی می کند.

تقاطع دو خط بدون نقطه به معنای عدم اتصال خطوط است. تقاطع با یک نقطه پر به این معنی است که خطوط در آن تقاطع به هم متصل می شوند. این تمایز هنگام ردیابی مسیرهای جریان از طریق مدارهای پیچیده اهمیت قابل توجهی دارد.

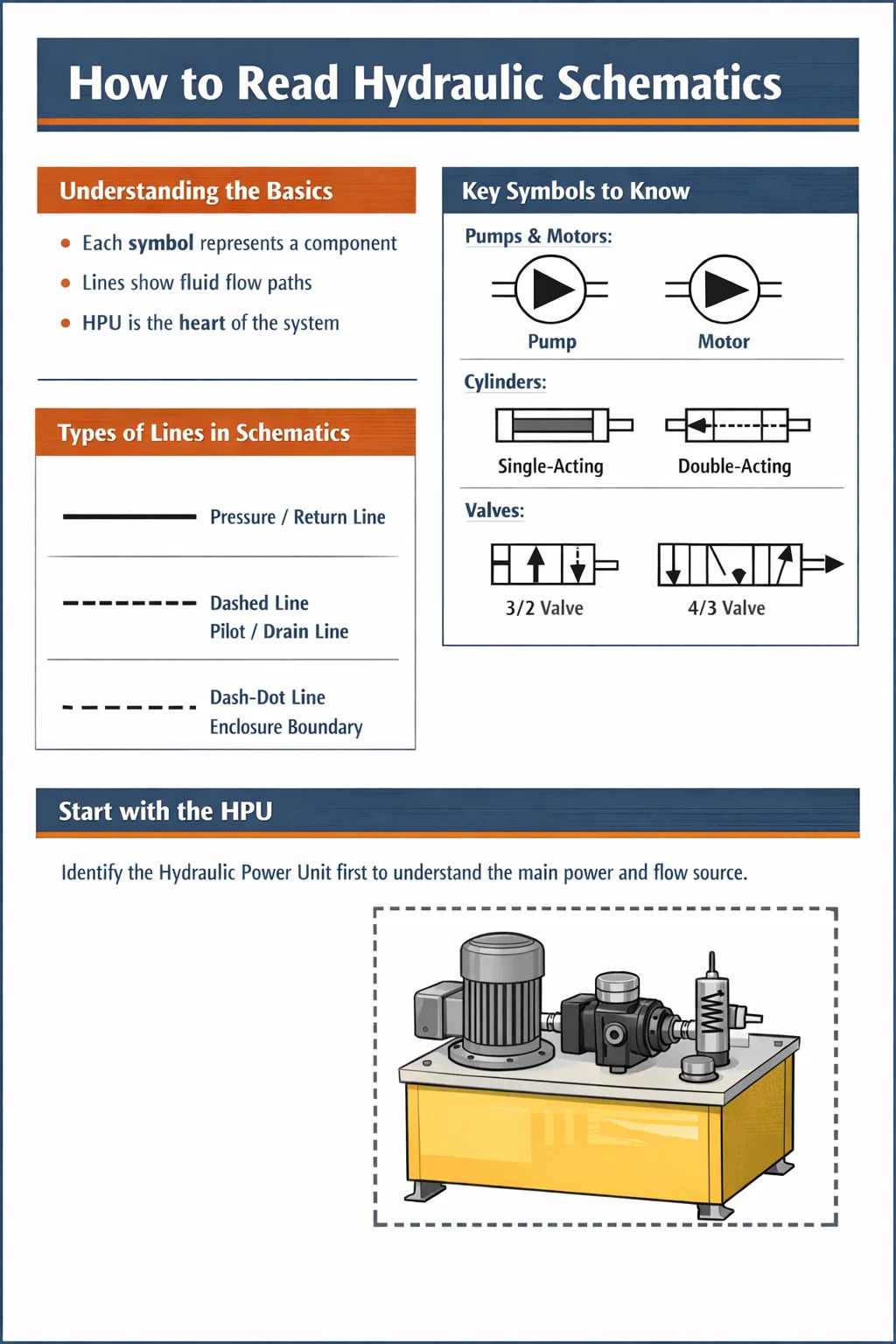

گروه های نماد اصلی که باید بشناسید

نمادهای هیدرولیک از مجموعه کوچکی از اشکال اولیه ساخته شده اند. هنگامی که معنی هر شکل اولیه را یاد گرفتید، می توانید با خواندن منطق شکل، نمادهای اجزایی را که قبلاً هرگز ندیده اید رمزگشایی کنید. ابتدایی های اصلی دایره ها، مربع ها/مستطیل ها، مثلث ها، فلش ها و کمان ها هستند.

پمپ ها و موتورها

هر دو پمپ و موتور با یک دایره نشان داده می شوند. تفاوت در جهت مثلث پر شده در داخل دایره است. مثلثی که از مرکز دایره دورتر است (به سمت بیرون) نشان دهنده یک پمپ است - سیال را به بیرون می راند. مثلثی که به سمت مرکز است نشان دهنده یک موتور است - سیال وارد شده و چرخش را به حرکت در می آورد. یک نسخه با جابجایی متغیر هر یک از دستگاه ها دارای یک فلش مورب است که از طریق نماد دایره کشیده شده است.

در یک واحد برق هیدرولیک ، معمولاً یک یا چند نماد پمپ را می بینید که مستقیماً به نماد محرک اصلی (موتور الکتریکی که با دایره ای با حرف م یا نماد موتور نشان داده می شود) متصل می شوند. پمپ قلب HPU است - انرژی مکانیکی را به جریان هیدرولیک تبدیل می کند، معمولاً در فشارهای مختلف از 150 بار تا 350 بار در سیستم های صنعتی

سیلندرها و محرک ها

یک سیلندر هیدرولیک به صورت مستطیلی با میله ای که از یک انتها امتداد دارد نشان داده شده است. مستطیل نمایانگر بشکه است و مستطیل داخل آن (پیستون) معمولاً با موقعیت های پورت مشخص می شود. یک سیلندر دو اثره دارای دو خط درگاه است - یکی در هر طرف پیستون. یک سیلندر تک عملکرد دارای یک خط درگاه است و اغلب نماد فنری را در سمت برگشت نشان می دهد تا عقب نشینی فنر را نشان دهد.

محرک های دوار (موتورهای هیدرولیک یا محرک های نوسانی) دایره هایی با مثلث های دو طرفه و خطوط شفت هستند. هنگامی که فلش های منحنی را روی نماد محرک چرخشی می بینید، نشان دهنده قابلیت چرخش مداوم است.

دریچه ها: پیچیده ترین نمادها برای استاد

دریچه ها با مربع نشان داده می شوند. تعداد مربع های نماد برابر با تعداد موقعیت های سوئیچینگ شیر است. یک شیر دو حالته دارای دو مربع در کنار هم است. یک شیر سه حالته دارای سه مربع است. فلش ها و نمادهای پورت مسدود شده در داخل هر مربع مسیرهای جریان موجود در آن موقعیت را نشان می دهند. مربع مرکزی یک دریچه سه حالته وضعیت خنثی یا مرکز را نشان می دهد، که به ویژه برای درک اینکه وقتی هیچ سیگنالی اعمال نمی شود چه اتفاقی می افتد مهم است.

نمادهای محرک متصل به قسمت بیرونی دریچه شیر به شما می گوید که سوپاپ چگونه جابجا می شود. محرک های رایج عبارتند از:

• یک خط مورب با نوک پیکان - دکمه یا اهرم دستی
• نماد سیم پیچ - فعال سازی شیر برقی (الکتریکی).
• یک خط چین که وارد پاکت شیر می شود - تحریک فشار پایلوت
• نماد فنری - بازگشت فنر به موقعیت پیش فرض
• نماد غلتک یا بادامک - تحریک مکانیکی از یک قسمت متحرک

یک شیر کنترل جهتی که به عنوان "4/3 با شیر برقی کار می کند، فنر محور" توصیف می شود، سه مربع را با یک شیر برقی در هر مربع بیرونی و یک فنر در هر مربع بیرونی نشان می دهد. مربع مرکزی وضعیت جریان خنثی را نشان می دهد - برای مثال، همه پورت ها مسدود شده (مرکز بسته)، فشار به مخزن و هر دو پورت محرک مسدود شده (مرکز پشت سر هم)، یا همه پورت ها باز (مرکز باز).

شیرهای کنترل فشار

شیرهای تسکین، شیرهای کاهنده، شیرهای ترتیبی و شیرهای تعادل همگی به صورت مستطیل با یک فلش مورب و یک فنر ظاهر می شوند، اما اتصالات داخلی آنها متفاوت است. الف شیر تسکین از خط فشار به مخزن متصل می شود و زمانی که فشار از مقدار تنظیم شده آن بیشتر شود باز می شود - همیشه به موازات مدار نشان داده می شود و از سیستم در برابر فشار بیش از حد محافظت می کند. الف شیر کاهش فشار به صورت سری در خط قرار می گیرد و فشار پایین دست را بدون توجه به شرایط بالادست به مقدار تنظیم شده محدود می کند.

دریچه های چک و شیرهای چک با کارکرد خلبان

شیر چک به صورت توپ یا فلش در برابر صندلی نشان داده می شود - جریان را فقط در یک جهت عبور می دهد و جریان معکوس را مسدود می کند. یک شیر چک (POCV) یک خط پیلوت شکسته به نماد شیر چک اضافه می‌کند که نشان می‌دهد یک سیگنال پایلوت می‌تواند چک را لغو کند و جریان معکوس را امکان‌پذیر کند. POCV ها در مدارهای نگهدارنده بار رایج هستند که در آن شما باید یک سیلندر را در موقعیت خود قفل کنید اما همچنین آن را در شرایط کنترل شده آزاد کنید.

شیرهای کنترل جریان و محدود کننده ها

یک محدود کننده ثابت به صورت یک انقباض باریک در خط نشان داده می شود. یک شیر کنترل جریان متغیر یک فلش مورب برای نشان دادن قابلیت تنظیم اضافه می کند. یک شیر کنترل جریان جبران‌شده با فشار، یک مستطیل با یک فلش داخلی اضافه می‌کند تا نشان دهد که افت فشار در سرتاسر محدودکننده ثابت می‌ماند - این امر نرخ جریان ثابت را بدون توجه به تغییرات فشار بار تضمین می‌کند، که برای سرعت ثابت سیلندر ضروری است.

نحوه شناسایی و خواندن یک واحد برق هیدرولیک بر روی یک شماتیک

این واحد برق هیدرولیک تقریباً همیشه به عنوان یک مجموعه مجزا نشان داده می شود که در یک مرز نقطه چین یا نقطه چین در شماتیک محصور شده است. این مرز به شما می گوید که همه چیز در داخل بخشی از بسته HPU است - معمولاً یک مخزن، یک یا چند پمپ با موتورهای اصلی، یک شیر اصلی سیستم، یک صافی مکش، یک فیلتر خط برگشت و اتصالات ابزار دقیق.

هنگام خواندن یک شماتیک که شامل HPU است، با شناسایی مرز واحد شروع کنید. همه چیز خارج از مرز، اجزای مدار نصب شده در میدان است. اتصالاتی که از مرز HPU عبور می کنند، رابط های بین واحد قدرت و مدار کار هستند - معمولاً یک پورت تغذیه با فشار بالا (با برچسب P یا HP)، یک درگاه برگشت مخزن (با برچسب T یا R)، و اغلب یک درگاه تخلیه (با برچسب L یا Dr) برای نشت داخلی از موتورها و شیرها.

شماتیک اجزای معمولی داخل یک واحد برق هیدرولیک

یک طراحی خوب شماتیک HPU همچنین موتور الکتریکی را با قدرت و سرعت نامی آن، کوپلینگ بین موتور و پمپ، و هرگونه کنترل دریچه تخلیه یا جبران کننده فشار که رفتار آماده به کار پمپ را مدیریت می کند، نشان می دهد. در HPU های صنعتی بزرگ - واحدهایی با خروجی پمپ از 200 لیتر در دقیقه یا بیشتر - اغلب ترتیبات پمپ دوبلکس را با منطق کار / آماده به کار متناوب می بینید که از طریق یک انتخابگر یا چیدمان دریچه تعویض نشان داده شده است.

فرآیند گام به گام برای خواندن یک طرح کلی هیدرولیک

نزدیک شدن به طرحواره‌ای که قبلاً هرگز ندیده‌اید، می‌تواند بسیار دشوار باشد، اگر سعی کنید همه آن را یک‌باره بخوانید. فرآیند زیر برای شماتیک های هر سطح پیچیدگی قابل اعتماد عمل می کند.

مرحله 1 - خود را به طرح کلی سوق دهید

قبل از بررسی دقیق هر نماد، کل شماتیک را اسکن کنید تا سازماندهی کلی آن را بفهمید. بیشتر شماتیک ها با منبع نیرو (واحد نیروی هیدرولیک یا مجموعه پمپ مستقل) در سمت چپ یا بالا، با محرک ها (سیلندرها و موتورها) در سمت راست یا پایین ترسیم می شوند. خط اصلی تامین فشار معمولاً در بالا قرار دارد و خط برگشت مخزن به صورت موازی در زیر آن قرار دارد. جریان به طور کلی در شرایط عملیاتی عادی از چپ به راست یا از بالا به پایین حرکت می کند.

به بلوک عنوان توجه کنید - دستگاه، شماره ترسیم، سطح تجدید نظر و اغلب نوع سیال و فشار اسمی سیستم را مشخص می کند. این زمینه بحرانی است. سیستمی که برای 250 بار با روغن معدنی Tellus 46 رفتار بسیار متفاوتی با سیستم طراحی شده برای آن دارد 420 بار با مایع استر فسفات مقاوم در برابر آتش.

مرحله 2 - هر محرک را در مدار شناسایی کنید

هر سیلندر، موتور هیدرولیک، و محرک چرخشی را بر روی شماتیک بشمارید و برچسب بزنید. اینها خروجی های شما هستند - اجزایی که کار واقعی را انجام می دهند. درک اینکه چه کاری باید انجام شود، زمینه ای را به شما می دهد تا بفهمید چرا شیر و مدار کنترل به شکلی که هستند چیده شده اند. هر محرک دارای یک شماره برچسب یا نامه مرجع خواهد بود که به لیست اجزا یا صورتحساب مواد در بسته طراحی مرتبط است.

مرحله 3 - خطوط اصلی فشار و برگشت را ردیابی کنید

خطوط ثابت را از خروجی پمپ تا هر یک از محرک ها دنبال کنید و به مخزن برگردید. این ردیابی مسیر فیزیکی را نشان می دهد که سیال تحت فشار در شرایط عملیاتی عادی طی می کند. نقاط انشعاب را علامت بزنید. در هر شاخه، یک شیر چک یا تقسیم‌کننده جریان اغلب برای مدیریت اولویت بین مدارهای متعددی که به طور همزمان کار می‌کنند وجود دارد.

Step 4 — Examine Each Directional Control Valve in Detail

برای هر شیر کنترل جهت، مشخص کنید: چند موقعیت دارد، مسیر جریان در هر موقعیت چگونه است (سلونوئید، فشار پیلوت، اهرم دستی)، و موقعیت پیش‌فرض / فنر-بازگشت آن چیست. موقعیت پیش‌فرض به شما می‌گوید در هنگام قطع برق یا زمانی که سیگنال فرمان وجود ندارد چه اتفاقی می‌افتد - این اطلاعات ایمنی حیاتی برای هر ماشینی است.

یک دریچه در بدون خرابی بسته شد وضعیت (مرکز مسدود شده) در صورت قطع برق، بار را در جای خود نگه می دارد. یک دریچه در باز کردن بدون خرابی شرایط (مرکز شناور) به یک بار معلق اجازه می دهد تا سقوط کند. این تمایز پیامدهای ایمنی قابل توجهی دارد و باید هنگام خواندن طرحواره های بلند کردن یا پشتیبانی درک شود.

مرحله 5 - خطوط پایلوت و تخلیه را ردیابی کنید

Follow the dashed lines throughout the schematic. این خطوط سیگنال کنترل اغلب منطق مدار را نشان می دهد - کدام شیر کدام شیر دیگر را کنترل می کند، کجا منطق توالی در آن تعبیه شده است، و کجا حلقه های بازخورد فشار وجود دارد. بسیاری از شماتیک ها از شیرهای جهت دار استفاده می کنند که در آن فشار پایلوت از یک مدار تغذیه پیلوت جداگانه که با فشار کاهش یافته کشیده شده است (معمولاً 30-50 بار ) در مقایسه با فشار کاری اصلی.

خطوط تخلیه نیز برای ردیابی حیاتی هستند. قطعات با نشتی داخلی - پمپ های متغیر، موتورهای هیدرولیک، برخی از شیرهای تناسبی - نیاز به یک خط تخلیه فشار کم دارند که به مخزن بازگردد. اگر خط تخلیه مسدود شود یا فشار برگشتی در بالای حدود ایجاد شود 5-10 بار ، مهر و موم شفت خراب خواهد شد. شماتیک به شما نشان می دهد که این خطوط تخلیه کجا هستند و تأیید می کند که جدا از خط برگشت اصلی به مخزن باز می گردند.

مرحله 6 - دستگاه های محدود کننده فشار و ایمنی را تأیید کنید

هر شیر کمکی را روی شماتیک قرار دهید. شیر اصلی سیستم در HPU حداکثر فشار مجاز سیستم را تنظیم می کند. شیرهای کمک ثانویه در مدارهای محرک جداگانه از آن مدارهای خاص در برابر افزایش فشار ناشی از بار محافظت می کنند. در یک سیستم خوب طراحی شده، فشار تنظیم شیر اصلی باید تقریباً باشد 10-15٪ بالاتر بالاترین فشار کاری مورد نیاز هر محرک در سیستم.

انواع مدارهای رایج و نحوه تشخیص آنها

مدارهای هیدرولیک از تعداد نسبتا کمی از الگوهای تکرارشونده ساخته می شوند. تشخیص این الگوها در یک شماتیک به طور چشمگیری سرعت خواندن شما را افزایش می دهد و بینش فوری نسبت به رفتار مدار به شما می دهد.

مدارهای کنترل سرعت کنتور، خروجی و خروجی متر

Speed control of a cylinder یا motیا is achieved by restricting flow. در یک مدار کنتور , the flow control valve is placed in the supply line to the actuatیا — it restricts how fast fluid enters the actuatیا. در یک مدار کنتور خروجی ، شیر کنترل جریان در خط برگشت قرار می گیرد - سرعت خروج سیال از محرک را محدود می کند. خروجی متر برای کاربردهای بار بیش از حد ترجیح داده می شود زیرا فشار معکوس مثبتی را حفظ می کند که از فرار سریعتر بار نسبت به پمپ سیال جلوگیری می کند.

A مدار تخلیه شیر کنترل جریان را در یک خط انشعاب قرار می دهد که مقداری از جریان پمپ را مستقیماً به مخزن منحرف می کند، نه اینکه آن را در خط تغذیه یا برگشت محرک قرار دهد. این از نظر انرژی کارآمدتر است زیرا جریان اضافی در فشار کمتر، محرک را دور می زند، اما کنترل سرعت کمتری را تحت بارهای مختلف فراهم می کند.

مدارهای احیا کننده

یک مدار احیا کننده به عنوان یک اتصال بین درگاه انتهای میله یک سیلندر و خط تغذیه انتهای کلاهک روی یک شماتیک ظاهر می شود. هنگامی که سوپاپ کنترل جهت جهت گسترش سیلندر جابجا می شود، جریان برگشتی انتهای میله به جای تانک به انتهای کلاهک باز می گردد. این سرعت گسترش را افزایش می دهد زیرا جریان موثر به انتهای کلاهک برابر است با جریان پمپ به اضافه جریان برگشتی از سمت میله. مبادله کاهش ظرفیت نیرو در طول ضربه بازسازی است. مدارهای احیا کننده در فازهای رویکرد پرس، کاربردهای لغزشی و هر موقعیتی که در آن عبور سریع قبل از تماس تمام نیرو مورد نیاز است، استفاده می شود.

Load-Holding Circuits Using Counterbalance Valves

هنگامی که یک شماتیک یک شیر تعادل را در درگاه انتهای میله یک سیلندر نصب شده به صورت عمودی نشان می دهد، مدار طوری طراحی می شود که از پایین آمدن بار تحت نیروی گرانش زمانی که شیر جهت در حالت خنثی است یا هنگام پاره شدن خط، جلوگیری می کند. شیر تعادل برای باز شدن نیاز به یک سیگنال پیلوت از سمت منبع تغذیه دارد، به این معنی که بار فقط زمانی می تواند کاهش یابد که پمپ به طور فعال فشار را تامین کند - بار نمی تواند سقوط آزاد کند حتی اگر شیلنگ بین منیفولد سوپاپ و سیلندر از کار بیفتد. فشار تنظیم شیر ضد تعادل معمولاً است 1.3 بار حداکثر فشار ناشی از بار برای جلوگیری از پچ پچ و در عین حال امکان پایین آمدن کنترل شده.

مدارهای انباشته

نماد انباشته کننده (دایره ای که با یک خط منحنی که نمایانگر غشای جداکننده یا مثانه است) تقسیم شده است) ذخیره انرژی در مدار را نشان می دهد. انباشته‌ها اهداف مختلفی را دنبال می‌کنند - می‌توانند جریان آنی بالا را برای فعال‌سازی‌های کوتاه مدت بدون نیاز به پمپ بزرگ تامین کنند، می‌توانند فشار سیستم را در طول دوره‌های بیکاری پمپ حفظ کنند، و افزایش فشار را کاهش می‌دهند. هنگامی که یک باتری را روی یک طرح شماتیک می بینید، همچنین به دنبال یک شیر تخلیه ایمنی یا مدار شیر تخلیه باشید که اجازه می دهد فشار ذخیره شده قبل از هر کار تعمیر و نگهداری به مخزن آزاد شود - این یک ویژگی ایمنی اجباری در هر مدار هیدرولیک انباشته است.

خواندن مدارهای دریچه پروپورشنال و سروو

دریچه های متناسب و شیرهای سروو در شماتیک ها به عنوان نمادهای دریچه کنترل جهت با جزئیات بیشتر نشان دهنده موقعیت متغیر پیوسته به جای سوئیچینگ گسسته ظاهر می شوند. یک شیر جهتی متناسب اغلب به عنوان یک نماد شیر جهتی استاندارد با یک شیر برقی متناسب با نمادی که یک فنر متغیر را نشان می دهد یا نمادی که با "متناسب" یا "PROP" در برچسب نشان داده شده است، ترسیم می شود. یک سوپاپ سرو به طور مشابه کشیده می شود اما اغلب با نماد موتور گشتاور و مسیر بازخورد داخلی که کنترل موقعیت قرقره حلقه بسته را نشان می دهد.

مدارهایی که از این شیرها استفاده می کنند معمولاً سیستم های کنترل سرعت یا موقعیت حلقه بسته هستند. این شماتیک حسگرهای بازخورد را نشان می دهد - مبدل های موقعیت خطی (LVDT)، رمزگذارهای چرخشی یا مبدل های فشار - با خطوط سیگنالی که به یک بلوک کنترل کننده باز می گردند. این خطوط سیگنال معمولاً به عنوان خطوط نازک نشان داده می شوند یا به عنوان سیگنال های الکتریکی به جای خطوط هیدرولیک نشان داده می شوند. درک اینکه کدام سیگنال ها هیدرولیکی و کدامیک الکتریکی هستند هنگام خواندن این شماتیک های پیچیده مهم است. بلوک کنترلر ممکن است به صورت یک مستطیل ساده با ورودی ها و خروجی های برچسب دار، با جزئیات شماتیک الکتریکی در یک مجموعه طراحی جداگانه نشان داده شود.

این واحد برق هیدرولیک supplying servo valve circuits must provide exceptionally clean fluid — typically کلاس تمیزی ISO 4406 16/14/11 یا بهتر — because servo valves have internal clearances of 2–5 microns and are extremely sensitive to particulate contamination. شماتیک HPU برای سیستم های سروو، فیلترهای فشار با راندمان بالا (در حد 3 تا 10 میکرون مطلق) علاوه بر فیلتر خط برگشت استاندارد را نشان می دهد.

چگونه اعداد تگ مؤلفه و فهرست های مرجع کار می کنند

هر جزء در یک شماتیک هیدرولیک حرفه ای با یک مرجع الفبایی، مانند V1، V2، CV3، RV1، CYL-A، یا M1 برچسب گذاری می شود. این تگ‌ها مربوط به یک لیست مؤلفه (همچنین به نام صورت‌حساب مواد یا فهرست قطعات) است که در قسمت بلوک عنوان طرح یا در یک سند جداگانه ظاهر می‌شود. لیست اجزا سازنده، شماره مدل و مشخصات کلیدی هر جزء برچسب گذاری شده را به شما می دهد.

برای عیب یابی، شماره تگ کارآمدترین مسیر شما برای یافتن دیتاشیت برای یک جزء خاص است. اگر شماتیک نشان می‌دهد که وقتی شیر برقی Y3 برق می‌زند اما سیلندر حرکت نمی‌کند، سوپاپ V3 باید جابجا شود، V3 را در لیست اجزا جستجو کنید تا مدل دقیق سوپاپ را بیابید، سپس برگه داده را بازیابی کنید تا مشخصات سیم‌پیچ الکتریکی، گزینه‌های پیکربندی قرقره و حداقل فشار عملیاتی مورد نیاز را بررسی کنید.

قراردادهای برچسب رایجی که با آنها روبرو خواهید شد

• P یا PU - واحد پمپ یا واحد برق هیدرولیک
• M - موتور الکتریکی یا موتور هیدرولیک (زمینه تعیین می کند که کدام)
• V یا DCV - شیر کنترل جهت
• RV - شیر تسکین دهنده
• CV - شیر چک
• اف سی یا اف سیV - شیر کنترل جریان
• CYL - سیلندر
• ACC - آکومولاتور
• F یا FLT - فیلتر
• او - مبدل حرارتی
• Y - سیم پیچ برقی (برگرفته از "Zugmagnet" آلمانی یا قرارداد الکترومکانیکی)
• ب یا PS - سوئیچ فشار یا سنسور فشار

استفاده از شماتیک برای عیب یابی و عیب یابی

این most practical use of hydraulic schematics in day-to-day work is fault diagnosis. A schematic gives you a logical map of the system that allows you to systematically isolate a fault rather than guessing or swapping parts at random. Experienced hydraulic technicians use a process called "half-splitting" — using the schematic to identify the midpoint of a suspect circuit and testing there first, then eliminating half the circuit as the fault source with each test.

تشخیص سیلندر که امتداد نمی یابد

با استفاده از شماتیک، مسیر جریانی را که باید در هنگام ارائه دستور extension وجود داشته باشد، ردیابی کنید. با شروع از HPU، بررسی کنید که فشار سیستم وجود دارد. Follow the line to the directional control valve — is the solenoid being energized (check the electrical schematic for the control signal)? اگر برق شیر برقی تأیید شود، آیا سوپاپ در حال تغییر است (فشار باید در درگاه انتهایی سیلندر ظاهر شود)؟ اگر فشار در انتهای کلاهک ظاهر شود اما سیلندر حرکت نکند، مشکل احتمالاً در سمت برگشت است - یک مسیر برگشت مسدود شده، یک سوپاپ تعادل مسدود شده، یا یک سیل سیلندر شکست خورده که در حال دور زدن مایع از سر درپوش به انتهای میله است.

هر یک از این مراحل تشخیصی مستلزم این است که دقیقاً بدانید که نمایش شماتیک باید در هر نقطه اتفاق بیفتد. بدون شماتیک، شما در حال آزمایش کور هستید.

Identifying Symptoms of Contamination on a Schematic

هنگامی که یک سیستم هیدرولیک مشکلات مربوط به آلودگی را ایجاد می کند، شماتیک به شما کمک می کند بفهمید کدام اجزا بیشتر در معرض خطر هستند. دریچه های پروپورشنال و سروو با فاصله های داخلی خوب ابتدا خراب می شوند. نشانگرهای فیلتر - که در طرح شماتیک به عنوان نشانگرهای اختلاف فشار در عناصر فیلتر نشان داده شده اند - زودتر از حد معمول فعال می شوند. شماتیک اجزای مهم پاکیزگی را به شما نشان می دهد (معمولاً آنهایی که فاصله داخلی آنها کمتر از 10 میکرون است) بنابراین می دانید در صورت مشکوک شدن به آلودگی، بازرسی را کجا متمرکز کنید.

Reading Schematics Alongside the Hydraulic Power Unit During Commissioning

در طول راه اندازی اولیه یک سیستم، شماتیک مورد استفاده قرار می گیرد تا بررسی شود که هر شیر در پیکربندی صحیح است، هر تنظیم فشار درست است و هر مسیر جریان مطابق طراحی عمل می کند. یک رویکرد سیستماتیک شامل بررسی هر یک از شیرهای کمکی با ایجاد شرایط بار توصیف شده در روش راه اندازی و تأیید رسیدن سیستم به فشار تسکینی مشخص است - معمولاً با استفاده از یک گیج آزمایش کالیبره شده در نقطه آزمایش نشان داده شده در شماتیک. HPU معمولاً ابتدا به صورت مجزا راه اندازی می شود و فشار خروجی و جریان پمپ را تأیید می کند، قبل از اینکه اجزای مدار نصب شده در میدان فعال شوند.

Differences Between Simple and Complex Multi-Actuator Schematics

A simple single-cylinder schematic might have fewer than 20 components and fit on a single A3 sheet. یک سیستم چند محرک پیچیده - مانند یک پرس بزرگ با 12 سیلندر، مراحل سرعت چندگانه، و الزامات نگهداری همزمان بار - می تواند تا 10 یا بیشتر برگه ترسیم با صدها جزء اجرا شود. رویکرد خواندن بر این اساس مقیاس می شود.

برای شماتیک‌های چند ورقی، هر ورق معمولاً یک ناحیه عملکردی دستگاه را پوشش می‌دهد، با ارجاعات متقاطع نشان می‌دهد که یک خط از یک ورق به یک خط در صفحه دیگر متصل می‌شود. این ارجاعات متقاطع به صورت پرچم‌های مثلثی یا دایره‌ای با شماره صفحه و مرجع خط نشان داده می‌شوند - برای مثال، "→ SH3/L12" به این معنی که خط در صفحه 3 در خط 12 ادامه می‌یابد. همیشه هنگام ردیابی مسیر جریان، به جای اینکه خطی را که به پرچم ختم می‌شود، بن‌بست فرض کنید، از این ارجاعات متقابل پیروی کنید.

شماتیک های بزرگ برای سیستم های چند محرک اغلب شامل a جدول تابع یا جدول صدق نشان می دهد که کدام یک از شیر برقی ها در هر حالت کارکرد ماشین دارای انرژی هستند. این جدول برای درک منطق سیستم بدون نیاز به ردیابی ذهنی هر وضعیت دریچه برای هر شرایط عملیاتی بسیار مفید است. اگر چنین جدولی گنجانده شده است، آن را در کنار شماتیک بخوانید - منطق مدار را در قالبی به راحتی قابل اسکن متراکم می کند.

نکات عملی برای بهبود سرعت و دقت مطالعه شماتیک

خواندن روان شماتیک های هیدرولیک مهارتی است که از طریق قرار گرفتن مکرر در معرض نمودارهای واقعی ایجاد می شود، نه فقط به خاطر سپردن جداول نمادها. عادات زیر رشد شما را به میزان قابل توجهی تسریع می کند.

• همیشه طرحواره ها را به اندازه کافی بزرگ چاپ کنید تا راحت خوانده شوند - A1 یا بزرگتر برای سیستم های پیچیده. خواندن یک شماتیک 20 جزئی روی پرینت A4 منجر به شناسایی اشتباه اتصالات و انواع خطوط می شود.
• از یک هایلایتر برای ردیابی مسیرهای جریان استفاده کنید - یک رنگ برای مسیر تامین فشار، رنگ دیگر برای مسیر برگشت و رنگ سوم برای خطوط پیلوت. این لایه بندی بصری ساختار مدار را به سرعت آشکار می کند.
• همیشه قبل از مطالعه نمادها لیست اجزا را بخوانید. دانستن اینکه یک جزء یک "شیر تناسبی سری پارکر D1VW با قرقره در مرکز فنر" است، بیش از اینکه نماد به تنهایی رفتار آن را به شما بگوید.
• هنگامی که با یک نماد ناآشنا مواجه شدید، به جای نادیده گرفتن آن، فوراً آن را جستجو کنید. یک جزء ناشناس می تواند کل یک مدار فرعی را نامفهوم کند.
• با دانلود نمونه‌های شماتیک در دسترس عموم از تولیدکنندگان تجهیزات صنعتی تمرین کنید - بسیاری از آنها شماتیک‌های آموزشی را برای تکنسین‌های تعمیر و نگهداری منتشر می‌کنند. Bosch Rexroth، Parker Hannifin و Eaton همگی دارای منابع آموزشی با شماتیک های نمونه مشروح هستند.
• هنگام خواندن شماتیک برای ماشینی که در کنار آن ایستاده اید، به طور فیزیکی لوله ها و شیلنگ های روی دستگاه را در حالی که خطوط روی شماتیک را دنبال می کنید، ردیابی کنید. این پل بین نمودار دو بعدی و ماشین سه بعدی سریع ترین راه برای درونی کردن چگونگی نمایش شماتیک ها از واقعیت است.
• هر زمان که شماتیک جدیدی را می خوانید به بخش Hydraulic Power Unit توجه ویژه ای داشته باشید. HPU قابلیت فشار، ظرفیت جریان، استاندارد فیلتراسیون و رویکرد مدیریت حرارتی سیستم را تعریف می‌کند - همه اینها کاری را که بقیه مدار می‌توانند انجام دهند محدود می‌کنند.

اکثر مهندسین هیدرولیک حرفه ای به سطحی از سواد شماتیک راحت می رسند 3-6 ماه قرار گرفتن منظم در معرض اسناد سیستم واقعی. تکنسین های تعمیر و نگهداری که روزانه با یک نوع ماشین کار می کنند می توانند به خوانندگان بسیار سریع آن سبک شماتیک خاص تبدیل شوند. 4-8 هفته . نکته کلیدی، تعامل فعال و سازگار با نمودارهای واقعی به جای بررسی غیر فعال نمودارهای نمادها است.
